Четырехвалковые вальцы

Четырёхвалковые вальцы — это мощное оборудование для гибки листового металла, сочетающее в себе функциональность трёхвалковых асимметричных и симметричных машин. Гидравлические четырёхвалковые вальцы обеспечивают точность и контроль, предотвращая проскальзывание листа. Они идеально подходят как для промышленных производственных линий, так и для компаний, желающих купить четырёхвалковые вальцы с максимальной универсальностью.

Четырехвалковые вальцы для листового металла используют при формовке цилиндрических, конических и иных радиусных элементов из листовой заготовки, когда по ширине металла требуется выдержать заданную кривизну. Лист последовательно обжимается валками. За счёт такой схемы выполняют гибку обечаек, корпусов емкостей и резервуаров, секций воздуховодов, элементов металлоконструкций и других деталей, геометрия которых задаётся определённым радиусом.

Посмотрите видео:
четырехвалковые вальцы

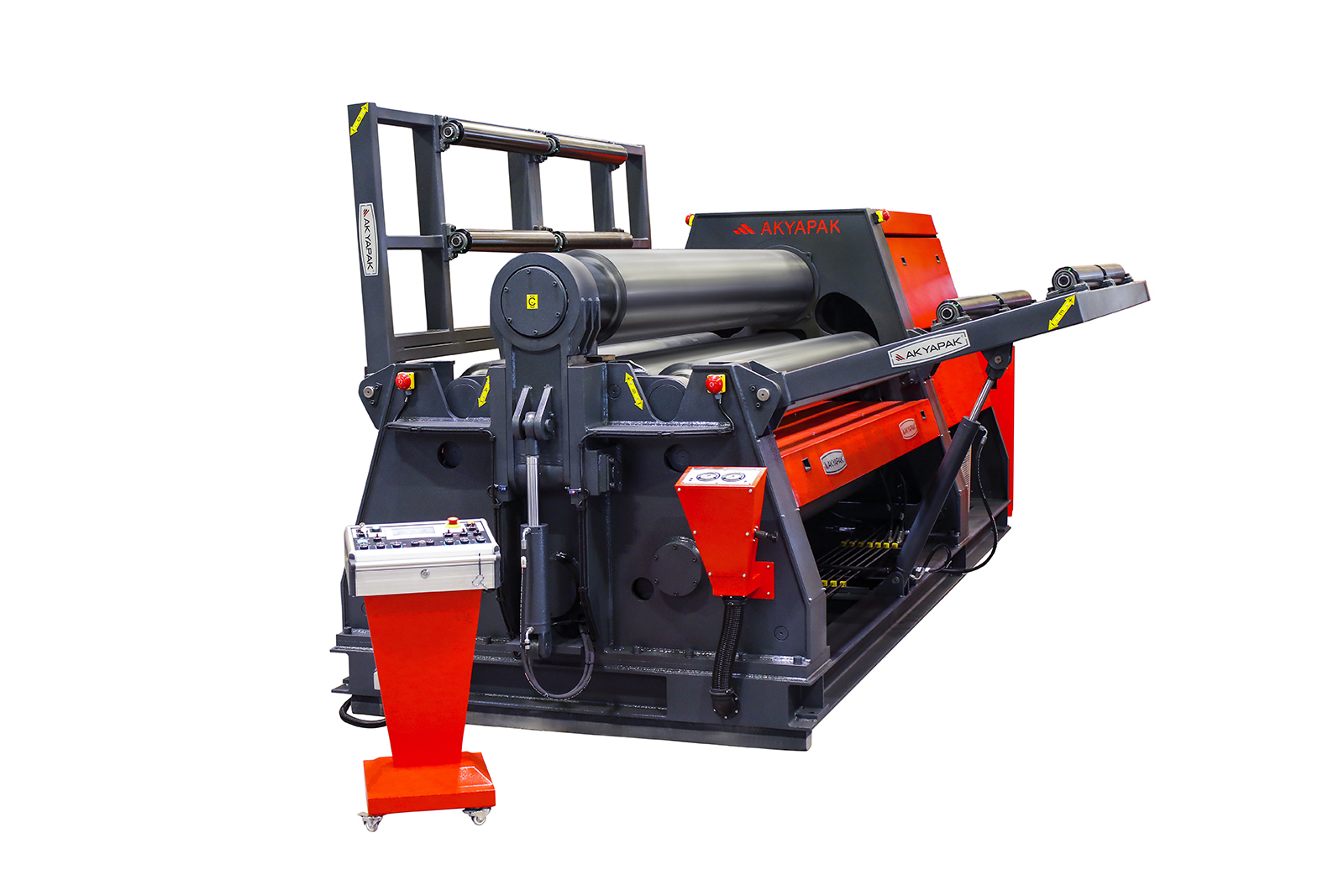

Что такое 4-х валковые вальцы

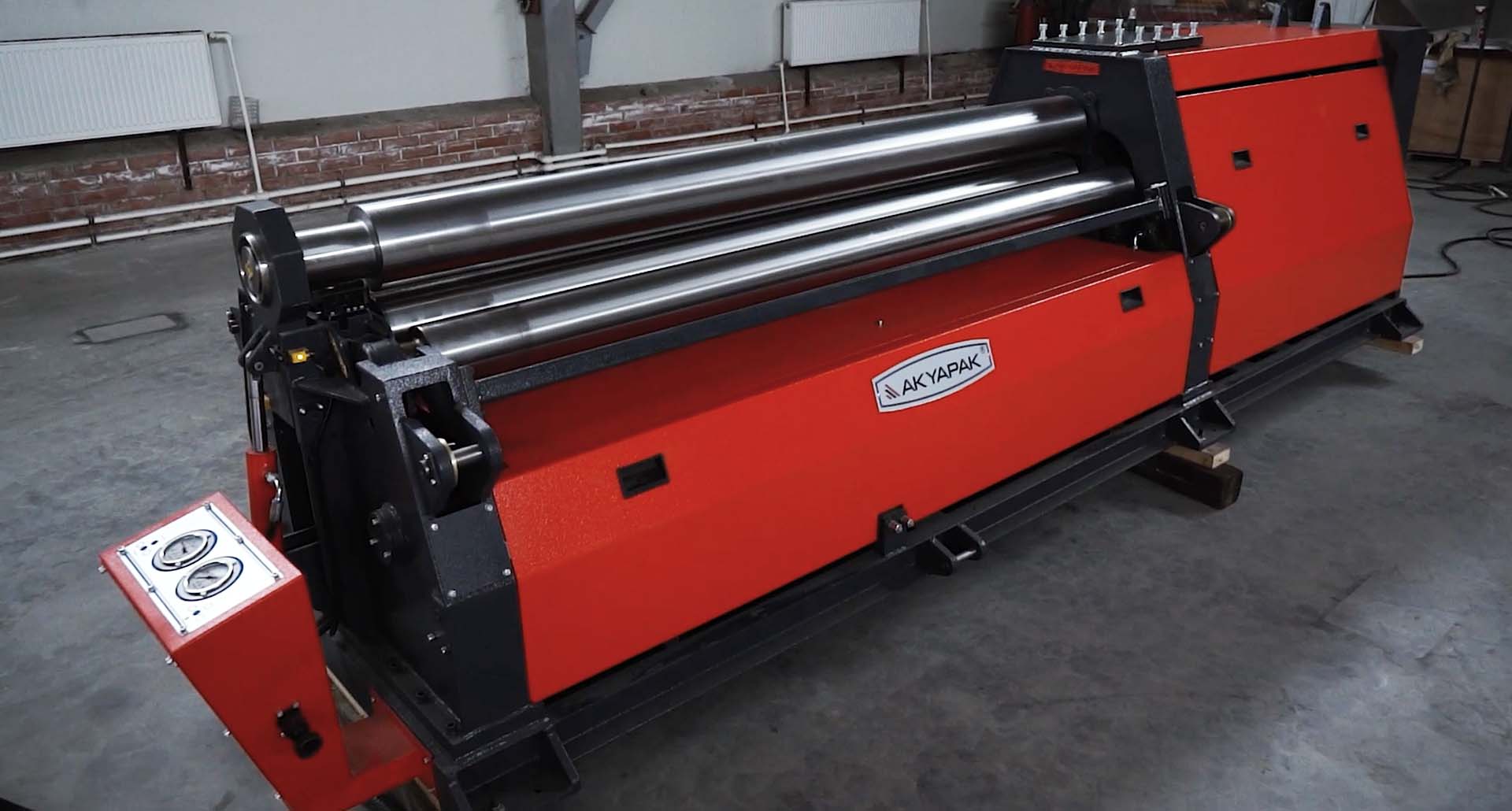

Четырёхвалковые вальцы — это специализированное оборудование, в конструкции которого используются четыре рабочих вала, расположенных в определённой последовательности. Два центральных вала — верхний и нижний — выполняют основную функцию прижатия и перемещения заготовки, а два боковых служат для выполнения предварительного подгиба и формирования заданного радиуса. Такое расположение обеспечивает полный контроль над процессом и позволяет выполнять все операции максимально точно.

Преимущества четырёхвалковых листогибов

• Высокая точность работы. Конструкция станка позволяет надёжно зафиксировать лист между верхним и нижним валами с оптимальным давлением, исключая проскальзывание во время гибки. Даже при работе с толстыми или скользкими материалами заготовка не сместится, и форма получится строго по заданным параметрам.
• Выполнение полного цикла операций за один проход. Подгиб передней кромки, основная гибка и подгиб задней кромки выполняются последовательно, без необходимости снимать и заново устанавливать заготовку. Это экономит время и улучшает качество детали.
• Удобство эксплуатации. Листы загружаются в горизонтальном положении, что особенно удобно при работе с крупными и тяжёлыми заготовками. Дополнительное оборудование, например моторизированные рольганги, автоматизирует подачу материала, снижая нагрузку на персонал и повышая производительность.

Совокупность всех этих факторов делает гидравлические четырёхвалковые вальцы оптимальным решением для предприятий, где важны точность, скорость и стабильность результатов — будь то изготовление цилиндров, конусов или других сложных форм из листового металла.

Четырехвалковые станки: особенности и преимущества

Четырехвалковый станок вобрал в себя все плюсы:

• трехвалковой асимметричной;
• трехвалковой симметричной вальцовочной машины.

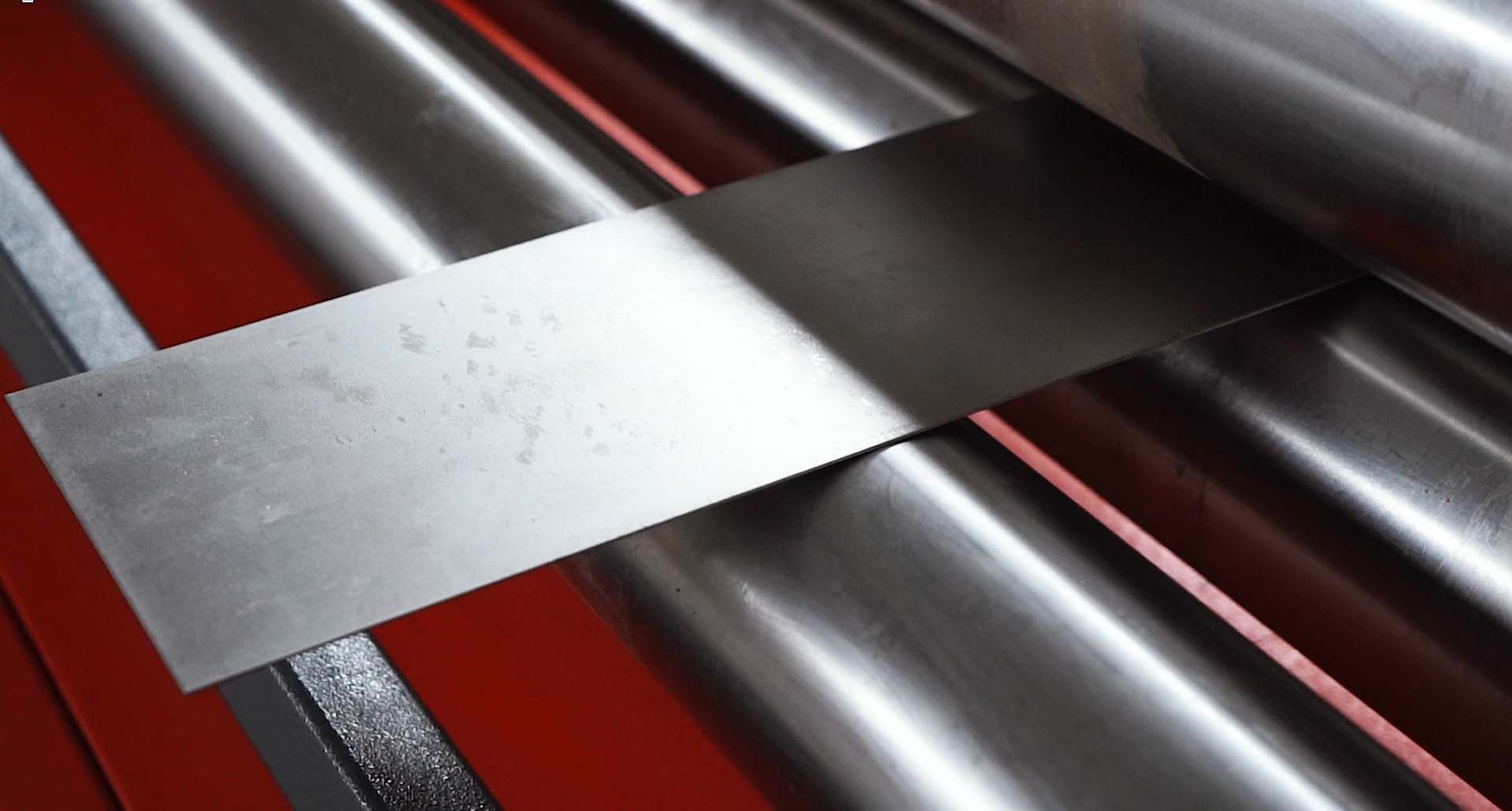

Ключевым преимуществом 4-х валковых листогибочных машин является возможность поджатия листа между верхним и нижним валами с необходимым для данной толщины листа давлением, что исключает проскальзывание листа на протяжении всего процесса подгибки и вальцовки.

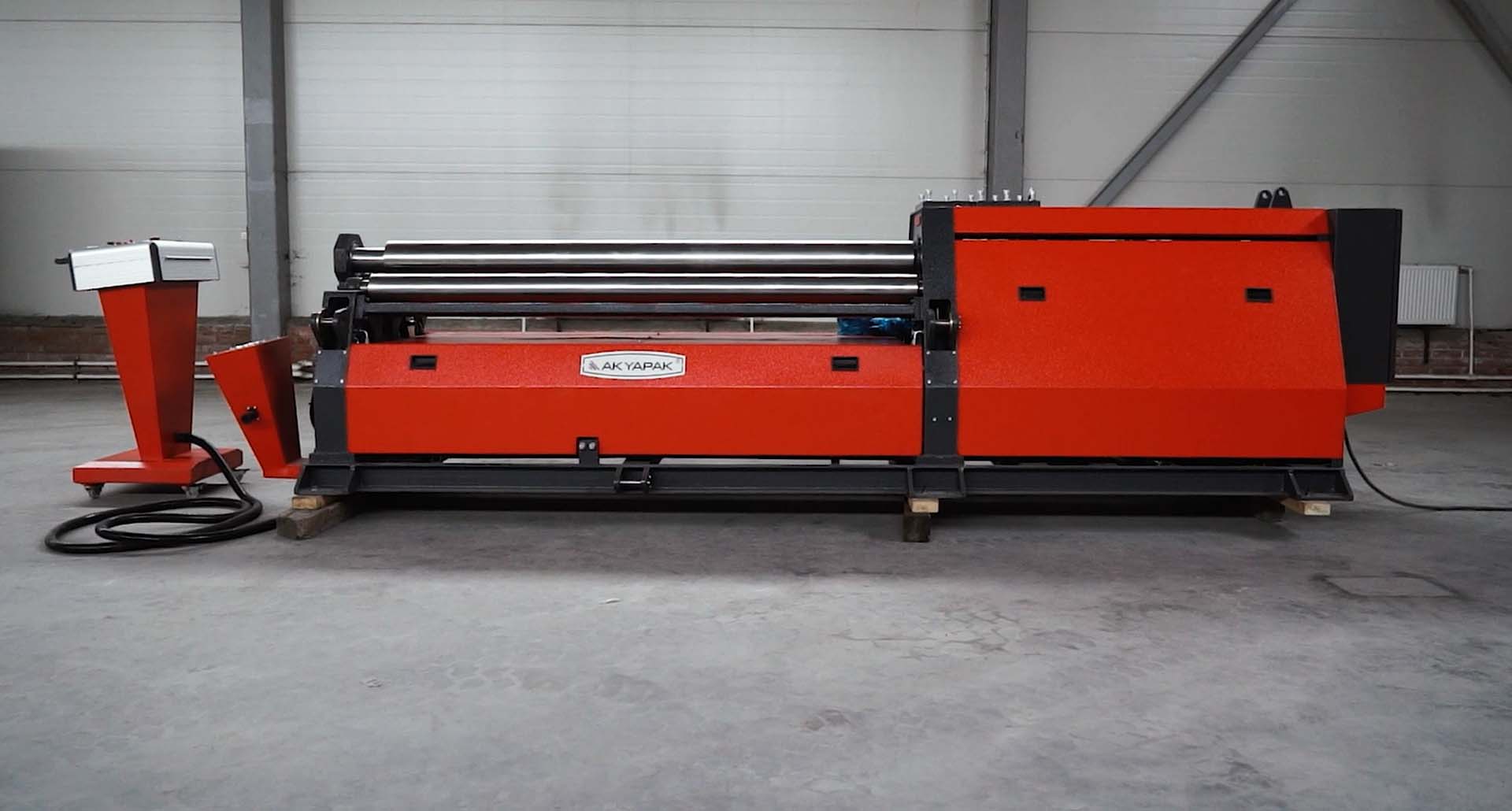

За один проход вальцы данного типа способны производить подгибку передней кромки листа, гибку и подгибку задней кромки листа. При этом подгибка может осуществляться без образования прямых участков. 4-валковые вальцы являются самыми востребованными на рынке, что связано с их широкими производственными возможностями и удобством применения.

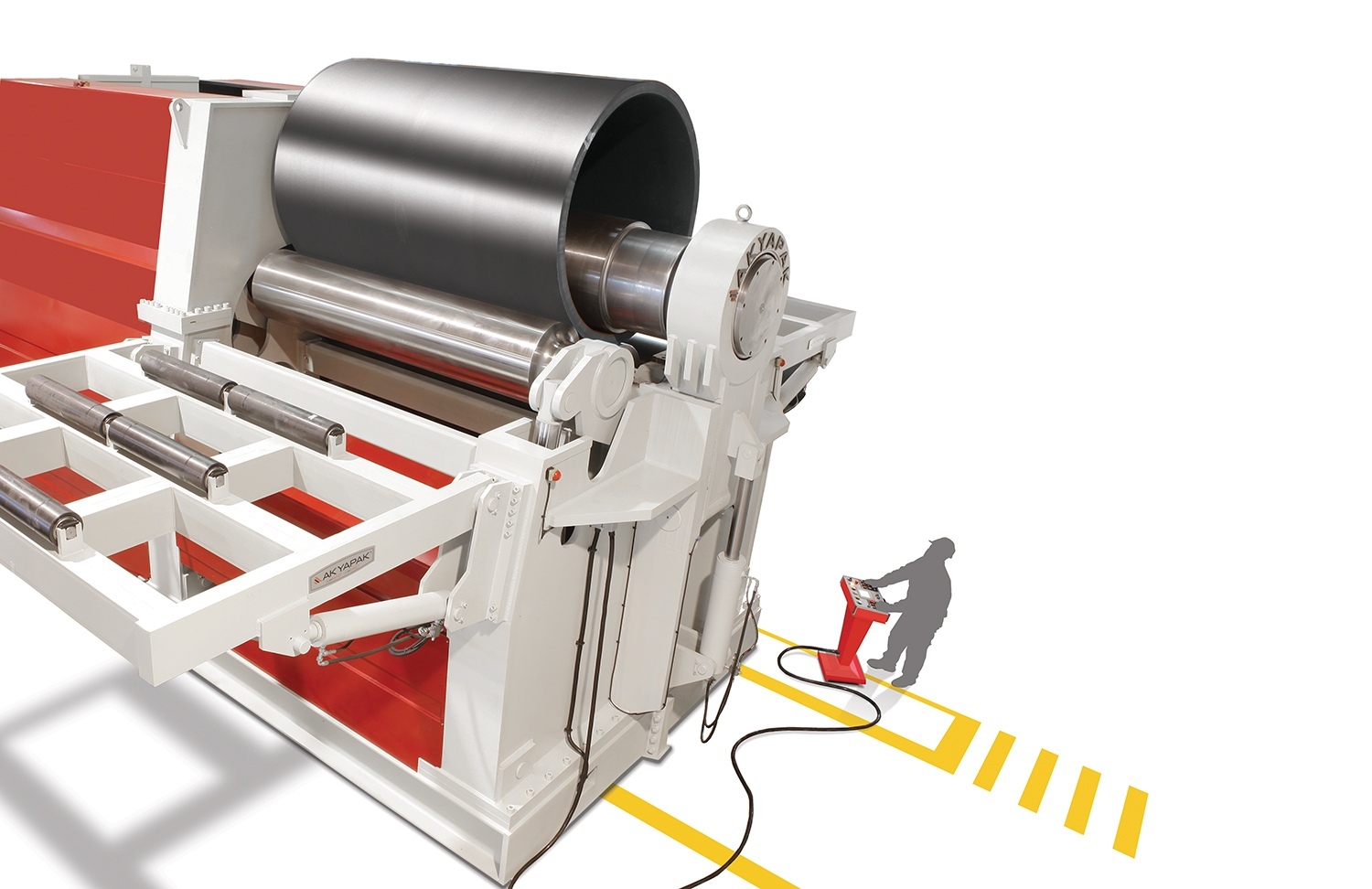

Листы загружаются горизонтально на нижний и боковой валы, что позволяет дополнительно использовать моторизированные рольганги для облегчения подачи материала в рабочую зону.

Трехвалковые и четырехвалковые вальцы: в чем разница

Выбор трех- или четырехвалковой компоновки определяют технология гибки, состав выпускаемых деталей и требуемая производительность участка. При серийной работе с повторяющейся номенклатурой чаще применяют четырехвалковую схему: она сокращает число промежуточных операций, упрощает позиционирование листа и помогает выдерживать одинаковую последовательность формовки от детали к детали.

В автоматизированных производственных линиях четырехвалковые машины применяют особенно часто, прежде всего при серийной обработке листа с повторяемыми параметрами гибки. За один технологический цикл оборудование может выполнять двойной предварительный подгиб кромок без дополнительной переустановки заготовки. При интеграции ЧПУ четырехвалковая схема упрощает программирование последовательности операций, стабилизирует позиционирование листа и сокращает долю ручного вмешательства в процесс формовки.

Четырехвалковые вальцы: характеристики

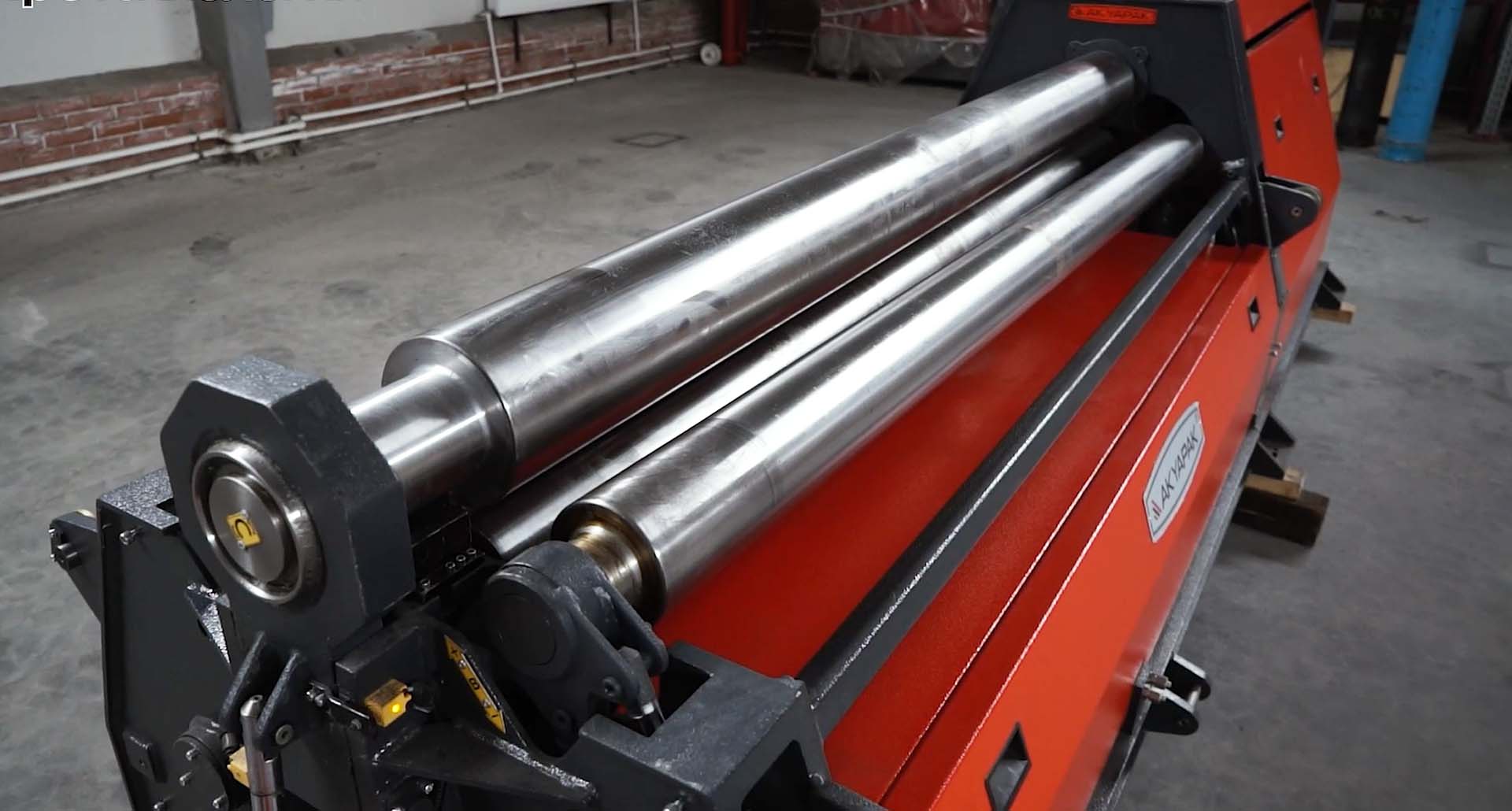

Современные четырехвалковые станки как правило оснащены контроллером, позволяющим отслеживать положение валов. Боковые валы имеют независимое управление по каждой оси, благодаря которому с первого раза получается сделать нужный предварительный подгиб заготовки. Также опционально станки комплектуются устройствами для конической гибки: системой перекоса боковых и нижнего валов, упорной шайбой.

Угол перекоса боковых валов также отображается на панели контроллера, что позволяет производить быструю переналадку для дальнейшей гибки конических изделий.

Гидравлические четырехвалковые вальцы

На данном типе вальцев применяется гидропривод для перемещения рабочих валов и формирования усилия, необходимого при гибке листовой заготовки. Такая кинематика характерна для промышленных машин, работающих с различными толщинами металла и широким диапазоном форматов листа. Нагрузка регулируется непосредственно в процессе формовки.

В зависимости от компоновки станка гидравлика задействует боковые и нижний вал, механизм откидывания опоры верхнего вала, а также вспомогательные узлы. Координаты рабочих органов отслеживает система управления, фиксируя требуемое положение в соответствии с установленными параметрами цикла. Под нагрузкой вал не смещается: удержание заданной позиции выполняют гидравлические клапаны, перекрывающие обратное перемещение рабочей жидкости.

Вальцы с ЧПУ 4-х валковые

В топовых комплектациях устанавливается полноценное числовое программное обеспечение, что позволяет автоматизировать технологические процессы получения деталей сложных форм (овальной и полицентрической). Программное обеспечение позволяет рассчитать пошаговое перемещение рабочих органов станка путем ввода размеров будущей детали в память ЧПУ.

Конфигурацию станка подбирают по совокупности рабочих параметров. Учитываются ширина и габариты заготовки, марка металла, его механические свойства, требуемый диаметр после формовки, а также объём и состав производственной программы. Одной толщины листа для корректного выбора вальцев недостаточно: при одинаковом значении этого параметра требуемое усилие и режим гибки заметно меняются в зависимости от прочности материала, ширины заготовки и заданного радиуса.

Как выбрать четырёхвалковые вальцы для листового металла

При подборе четырехвалковых вальцев для листового металла ориентируются на комплекс рабочих параметров.

• Толщина и ширина листов. Станок должен обеспечивать требуемый диапазон, чтобы гнуть как тонкие, так и массивные заготовки. Для металла толщиной более 20–25 мм подбирают тяжёлые промышленные модели с мощной гидравликой и усиленной рамой.
• Тип выполняемой гибки. Если требуется не только цилиндрическая, но и коническая или полицентрическая форма, лучше выбирать модели с системой перекоса боковых и нижнего валов, а также упорными шайбами.
• Автоматизация. Наличие ЧПУ упрощает процесс, особенно при серийном производстве сложных деталей. Достаточно ввести параметры в систему — и станок выполнит все шаги автоматически.
• Производительность и скорость работы. Важно учитывать баланс мощности, скорости и бюджета. Также значимы комплектация и сервисная поддержка: доставка, установка, пусконаладка и гарантийное обслуживание.

Толщина вальцовки и толщина предварительной подгибки

При сопоставлении моделей отдельно проверяют два предельных параметра: максимальную толщину вальцовки и допустимую толщину при предварительной подгибке. Значения между собой не совпадают. Поэтому выбор станка по одной наибольшей толщине листа легко приводит к ошибке, особенно если технологический цикл включает подгиб кромок перед основной формовкой.

Паспортные параметры вальцев, как правило, рассчитывают применительно к металлу с заранее установленными механическими характеристиками. При обработке стали с более высоким пределом текучести нагрузка на рабочие узлы возрастает, из-за чего фактически допустимая толщина листа может оказаться ниже указанной в спецификации. Одной геометрии заготовки здесь недостаточно. Подбирая гидравлические четырехвалковые вальцы, производителю или поставщику передают марку материала, размеры листа и требуемый диаметр готового изделия, чтобы рабочие параметры станка рассчитывались под реальные условия формовки.
