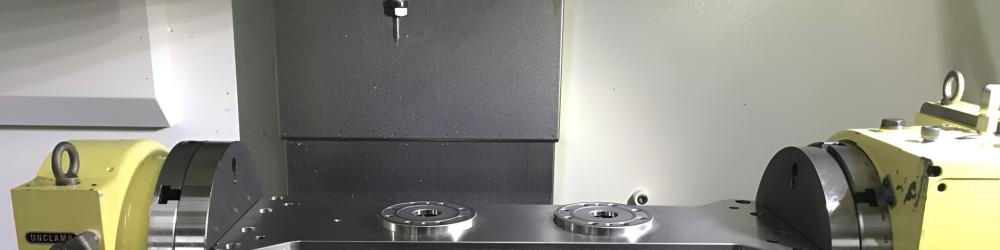

Это зажимное устройство в станке с ЧПУ. Оно соединяет стол станка с тисками, заготовкой или другим зажимным приспособлением. Благодаря системе зажима с нулевой точкой зажимные приспособления быстро и с высокой точностью устанавливаются и снимаются со стола.
Таким образом, это обеспечивает эффективную возможность оптимизации времени настройки. Целью является сокращение времени простоя оборудования для более полного использования его производственных возможностей. Во время обработки одной заготовки второй, третий и последующие поддоны можно подготовить вне рабочей зоны станка с использованием системы зажима с нулевой точкой, что позволяет максимально задействовать машинное время.
Ключевыми элементами системы являются зажимные болты, зажимные шпильки или натяжные шпильки, установленные в нижней части зажимного приспособления или непосредственно в заготовке. При установке они входят в механизм нулевой точки и обеспечивают высокоточную фиксацию с повторяемостью при каждом переустанове.
Какие преимущества даёт система зажима с нулевой точкой?
Эффективная система зажима сочетает высокую повторяемость базирования и значительное усилие втягивания, обеспечивая надёжную фиксацию деталей. Не менее важны совместимость с различными конфигурациями рабочих столов, простота эксплуатации, надёжность конструкции и возможность расширения за счёт дополнительных модулей. Именно эти характеристики позволяют сократить время переналадки и повысить производительность обработки.
Существуют чисто механические, пневматические, гидравлические и электромеханические системы зажима с нулевой точкой. Их можно использовать как при ручной обработке, так и в автоматизированных производственных процессах. В целом система зажима является полезным инструментом для повышения эффективности и точности производственных процессов.
Области применения и варианты установки
Для фрезерной обработки модульная система зажима с нулевой точкой сочетает высокую точность базирования, универсальность и надёжность. Она сокращает время переналадки, обеспечивает повторяемость установки деталей и имеет простую, долговечную конструкцию.

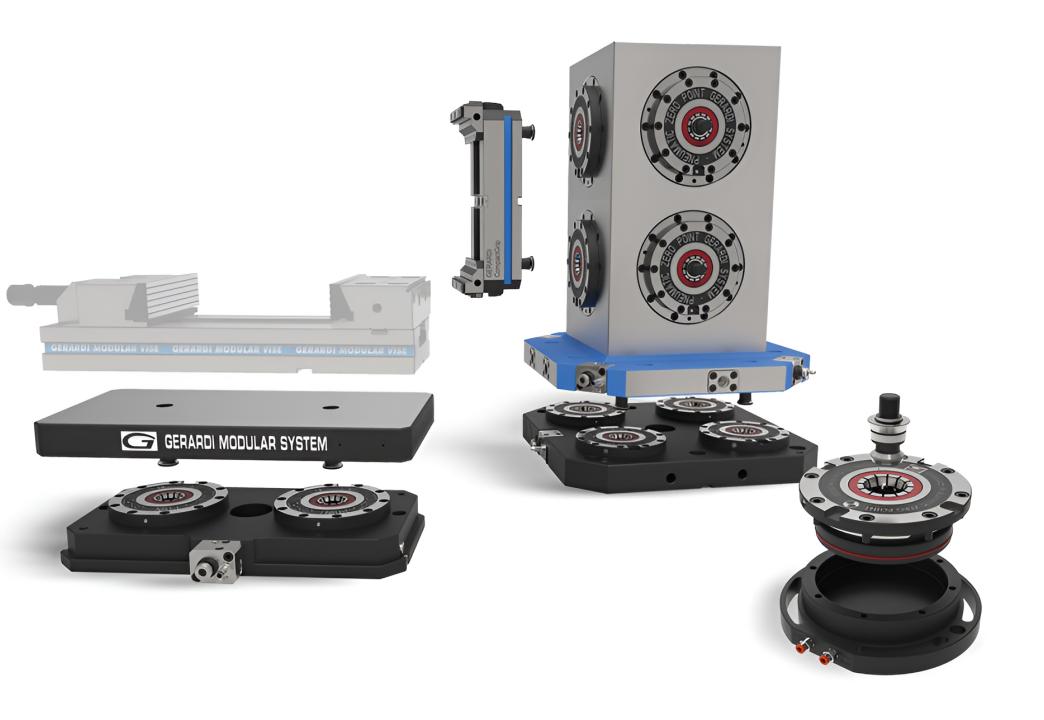

Используется практически на всех фрезерных станках — неважно, это вертикальный или горизонтальный обрабатывающий центр. Благодаря широкому выбору конфигураций и возможности адаптации к рабочему столу станка система легко настраивается под конкретные производственные задачи. При необходимости её функциональность расширяется с помощью дополнительных зажимных модулей, включая возвышения и переходные плиты.

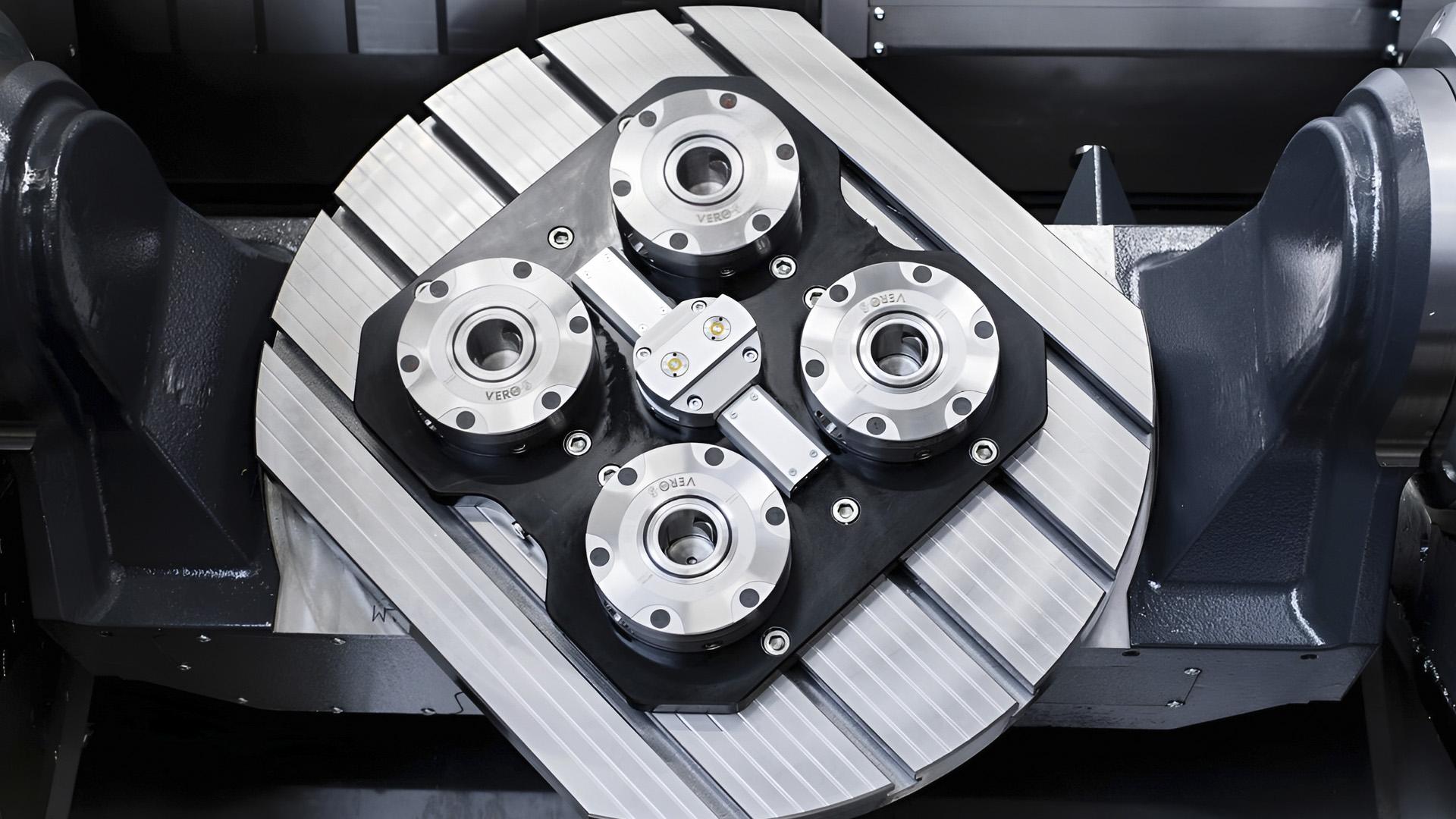

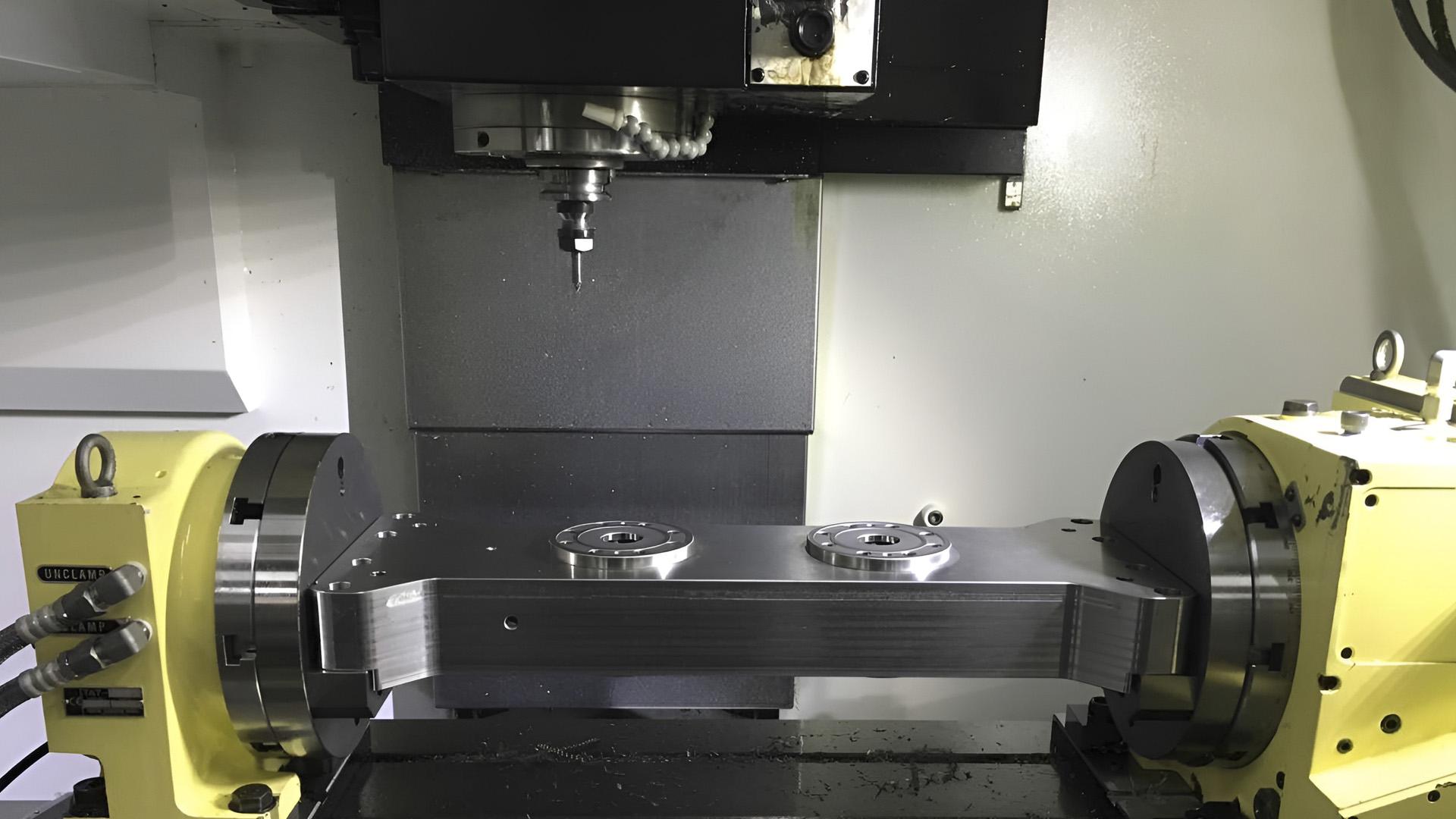

Система подходит для установки на трёх- и пятиосевые обрабатывающие центры с ЧПУ, горизонтальные зажимные башни, зажимные пирамиды, зажимные мосты, а также поворотные столы с ЧПУ и 4-ю ось.

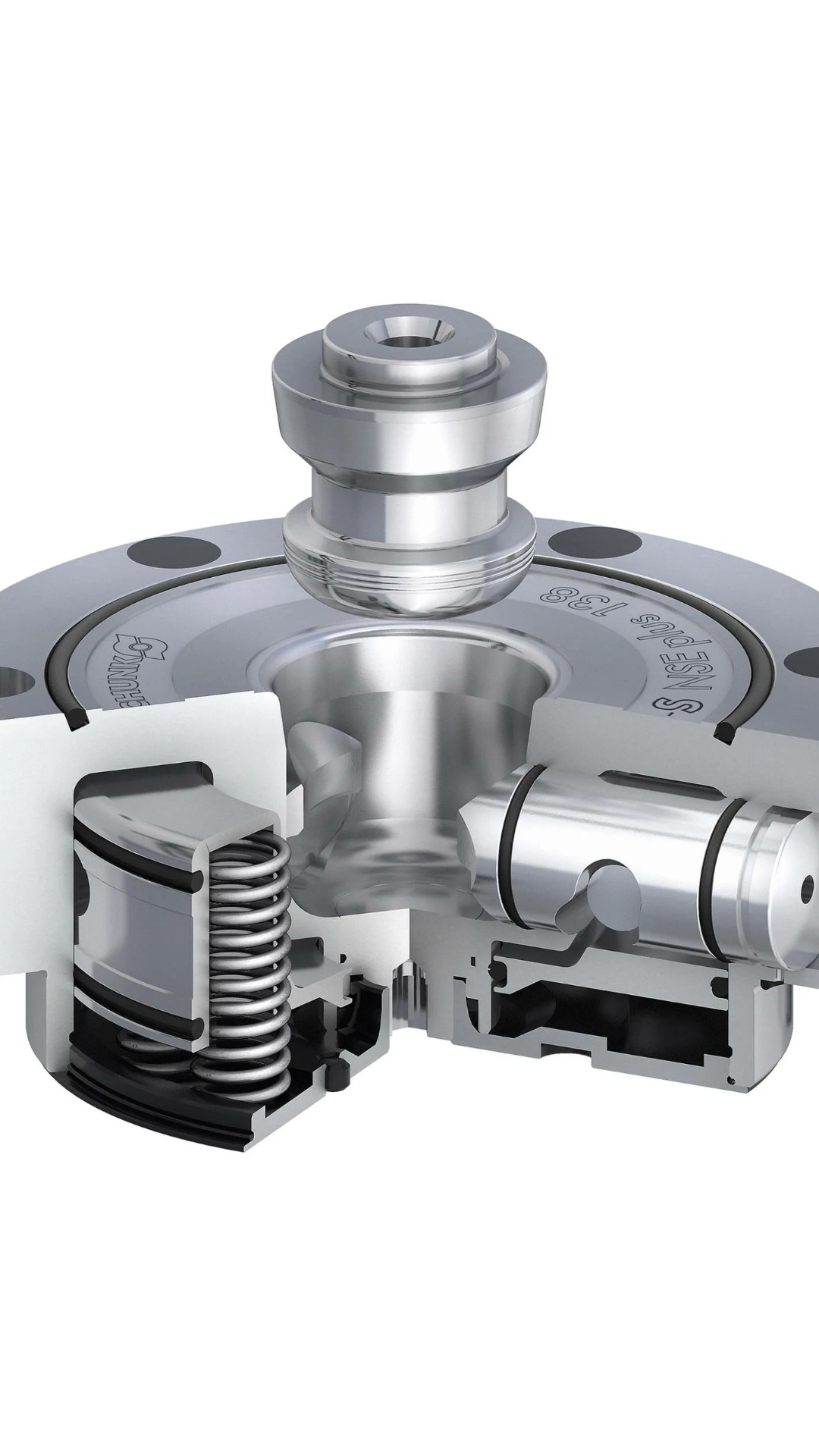

По умолчанию система зажима работает механически. Вращение бокового стяжного винта с внутренним или внешним шестигранником приводит в действие внутренний механизм пластины нулевой точки. При этом система стержней опускается и обеспечивает надёжный зажим тисков или заготовки.
В автоматизированном производстве система зажима с нулевой точкой может работать в пневматическом режиме. Управление осуществляется непосредственно от станка или через пневматический интерфейс робота с ЧПУ, что позволяет легко интегрировать её в автоматизированные производственные ячейки.

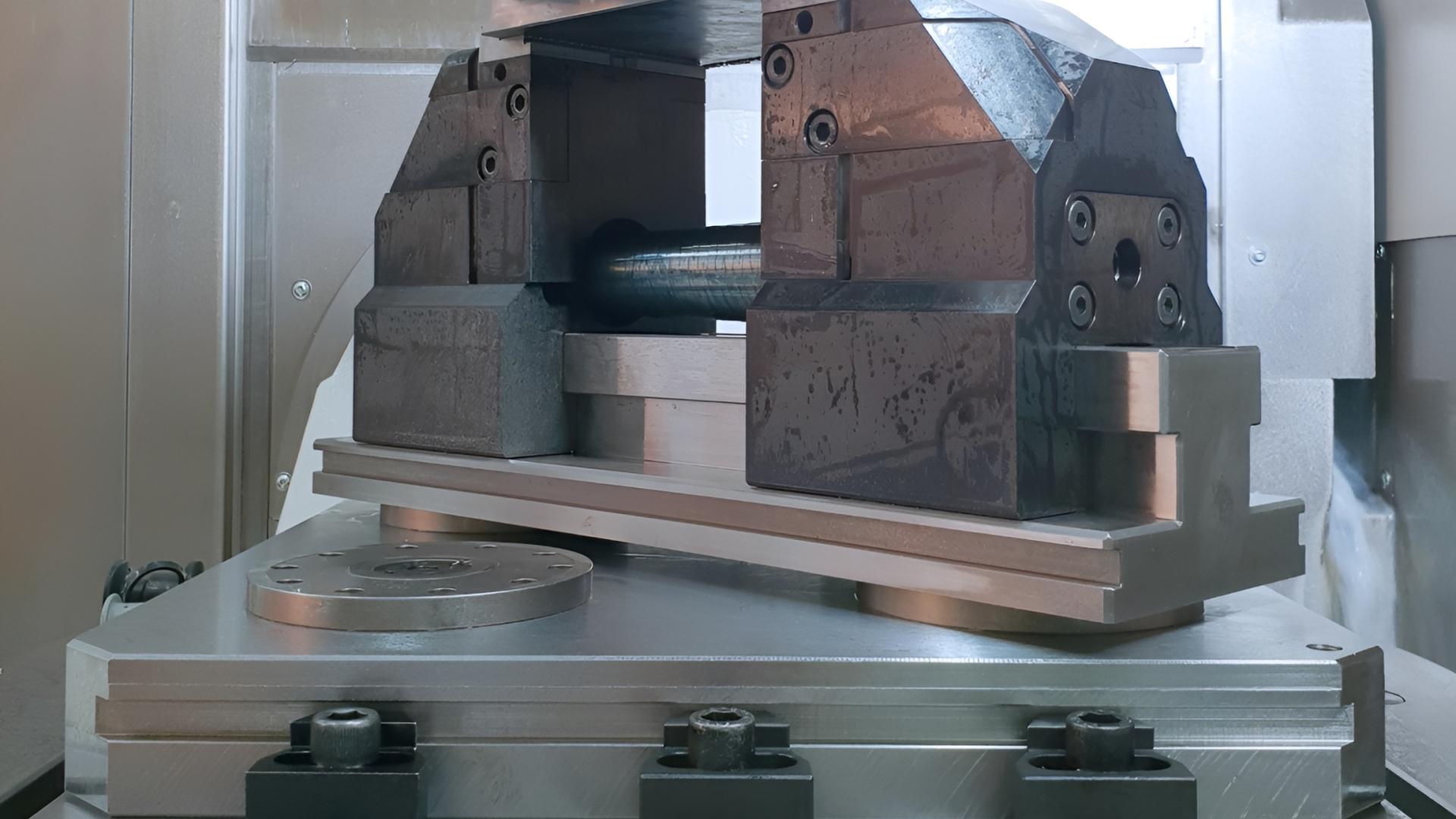

Система сокращает время установки заготовок, обеспечивая повторяемость позиционирования менее 0,005 мм. Cовместима с большинством фрезерных станков, отличается простым механическим управлением, высокой адаптивностью и возможностью прямого зажима заготовок. Пластины нулевой точки изготовлены из закалённой стали, благодаря чему механизм обладает высокой износостойкостью, долговечностью и практически не требует обслуживания. Для пятиосевой обработки предусмотрены дополнительные модули расширения, а при необходимости система поддерживает автоматическое пневматическое управление.
Системы зажима с нулевой точкой как необходимое условие автоматизации

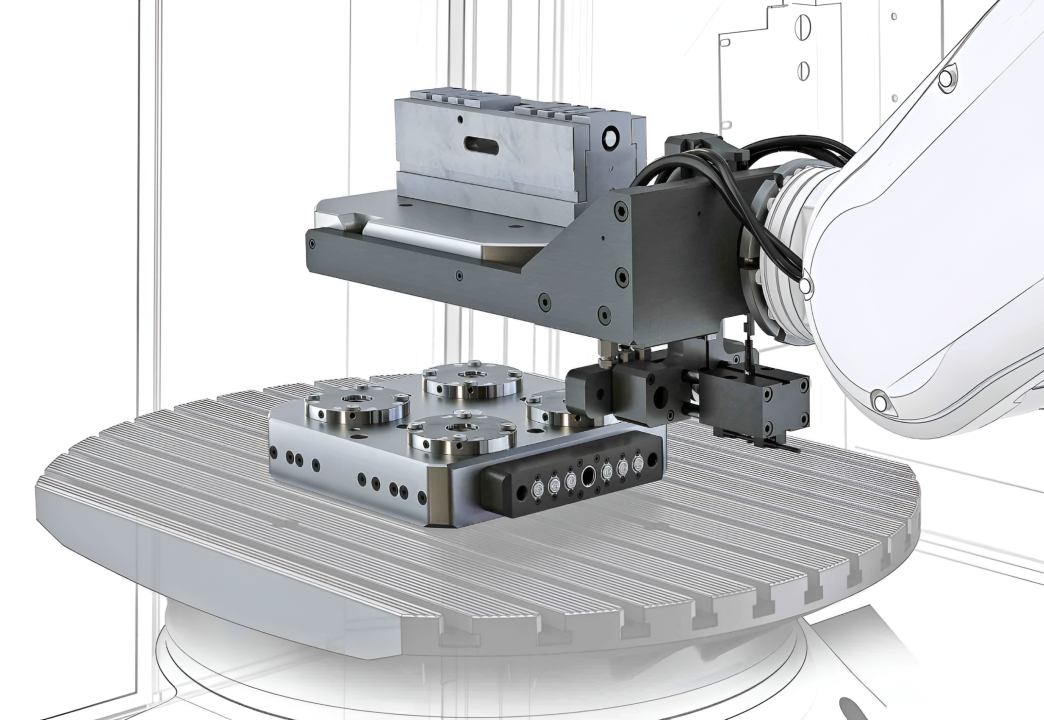

В автоматизированных производственных системах значение системы зажима с нулевой точкой возрастает. Робот способен надежно выполнять операции только в том случае, если положение заготовки точно определено и воспроизводится при каждой установке.

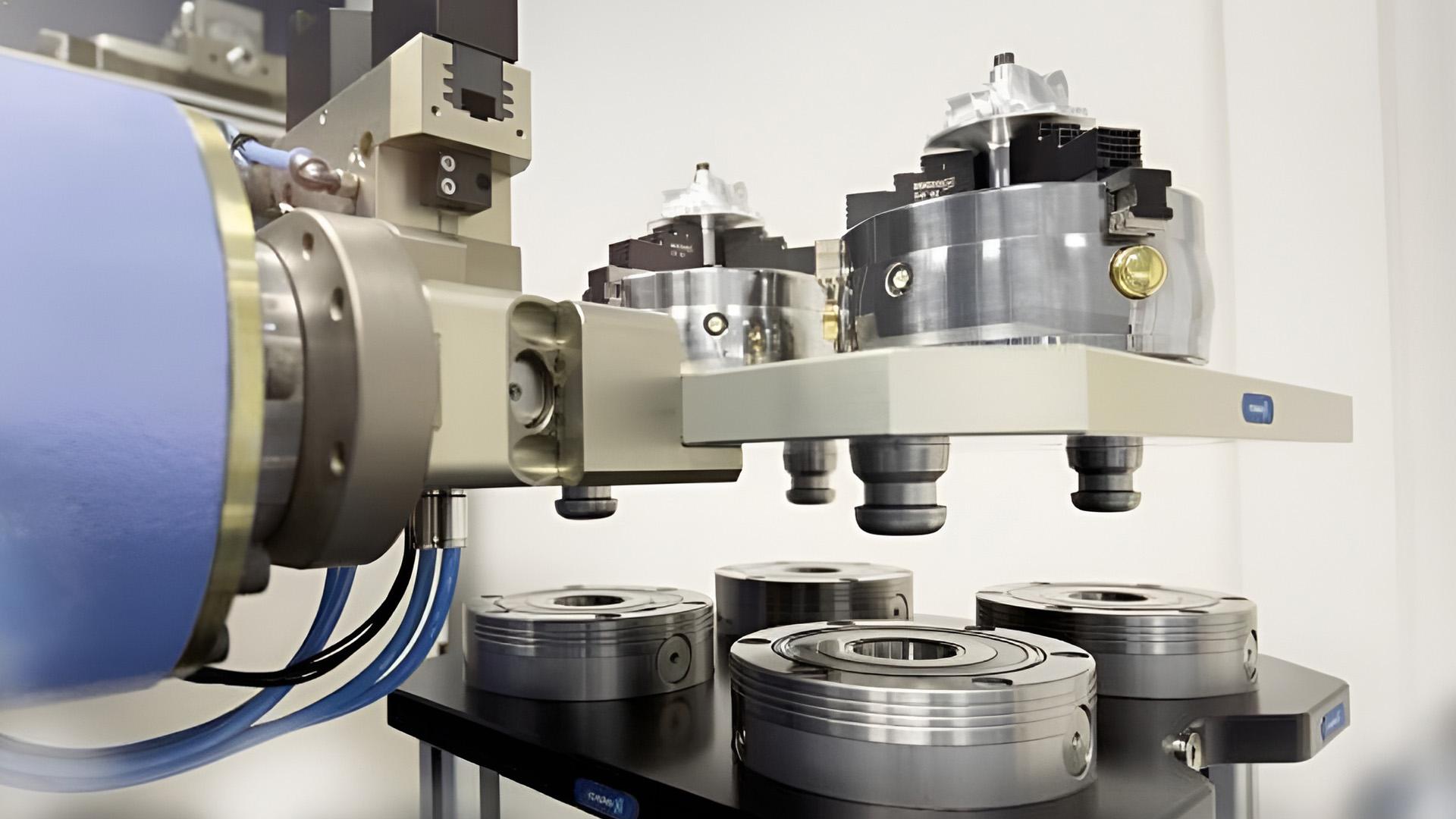

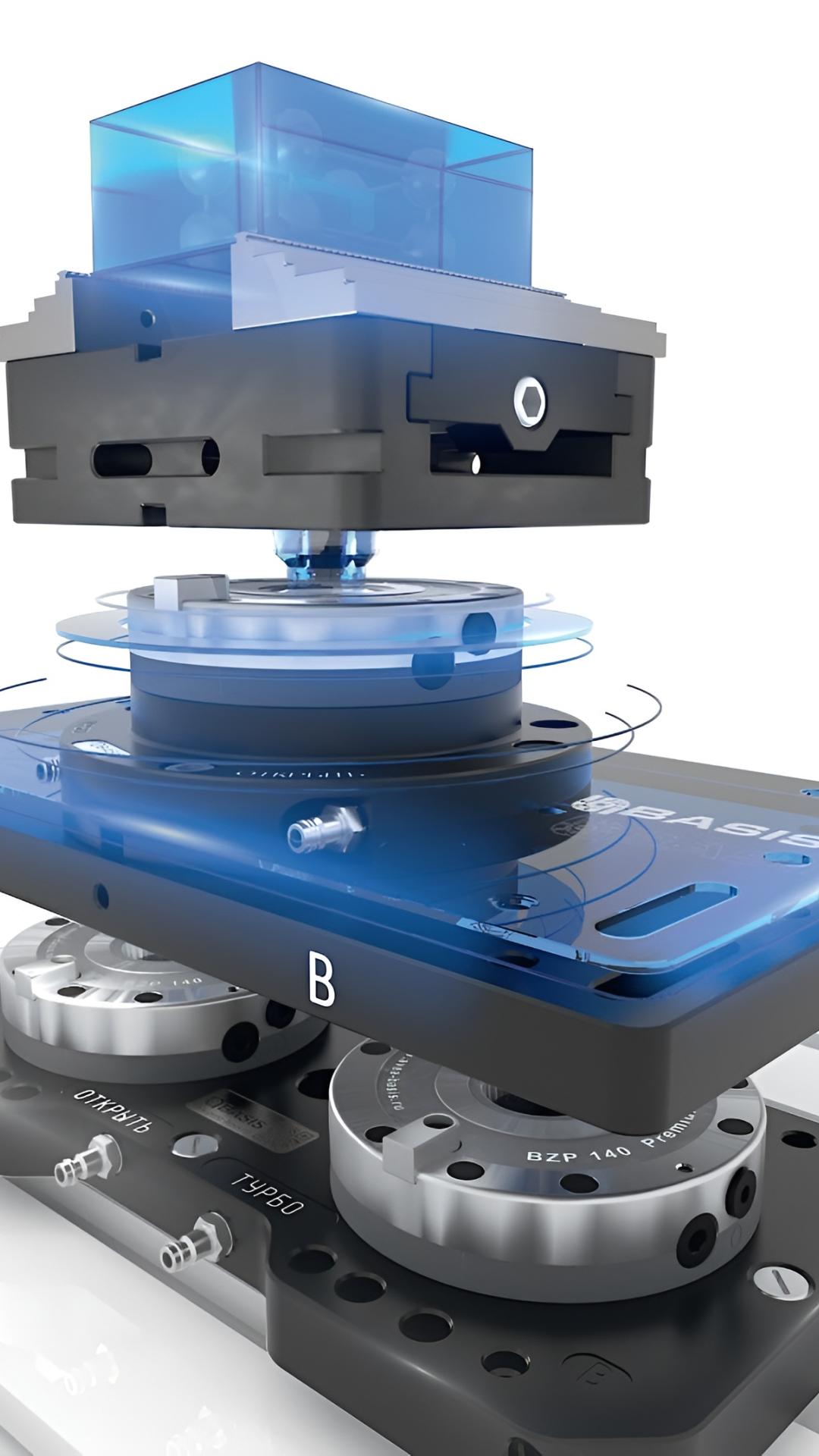

Именно в этом заключается главное преимущество стандартизированной системы нулевой точки: она создает единый механический интерфейс между заготовкой, оснасткой и средствами автоматизации. Благодаря этому система становится основой для внедрения автоматической загрузки заготовок, гибких производственных ячеек, паллетных систем, автоматизированной работы с заготовками и электродами, а также интеграции отдельных операций в единый производственный процесс. На практике именно технология зажима часто становится определяющим фактором успеха проекта автоматизации — не меньше, чем само оборудование.
Часто задаваемые вопросы
Система зажима с нулевой точкой обеспечивает высокую повторяемость базирования и значительное усилие втягивания, что гарантирует надежную фиксацию деталей. Она совместима с различными конфигурациями рабочих столов и обладает простой в эксплуатации конструкцией. Дополнительные модули позволяют расширить функциональность, что сокращает время переналадки и повышает производительность обработки.
Система зажима с нулевой точкой подходит для использования на трех- и пятиосевых обрабатывающих центрах с ЧПУ, а также на горизонтальных зажимных башнях, пирамидальных зажимах и поворотных столах с четвертой осью. Она обеспечивает высокую адаптивность и легко настраивается под конкретные производственные задачи.
Система зажима с нулевой точкой может использоваться для обработки различных материалов, поскольку она обеспечивает надежную фиксацию и высокую точность позиционирования. Это делает её универсальной для фрезерной обработки и других производственных процессов, где требуется точная установка заготовок.
Система зажима с нулевой точкой обеспечивает повторяемость позиционирования менее 0,005 мм, что делает её идеальной для высокоточных производственных процессов. Это достигается за счет механизма нулевой точки, который надежно фиксирует заготовки и оснастку.
Система зажима с нулевой точкой может работать как в механическом, так и в пневматическом режимах. В автоматизированных производственных системах управление может осуществляться напрямую от станка или через пневматический интерфейс робота с ЧПУ, что позволяет легко интегрировать её в производственные ячейки.
