Гидравлический профилегиб — это современное металлообрабатывающее оборудование, предназначенное для формирования заготовок из металла по заданному радиусу и контуру. Благодаря мощному гидроприводу, прочной конструкции и высокой точности работы, гидравлический профилегибочный станок востребован на предприятиях, занимающихся строительством, машиностроением, изготовлением металлоконструкций и другими видами производства, где требуется гибка стального сортамента.
Посмотрите 3 минуты
о гидравлическом профилегибочном станке

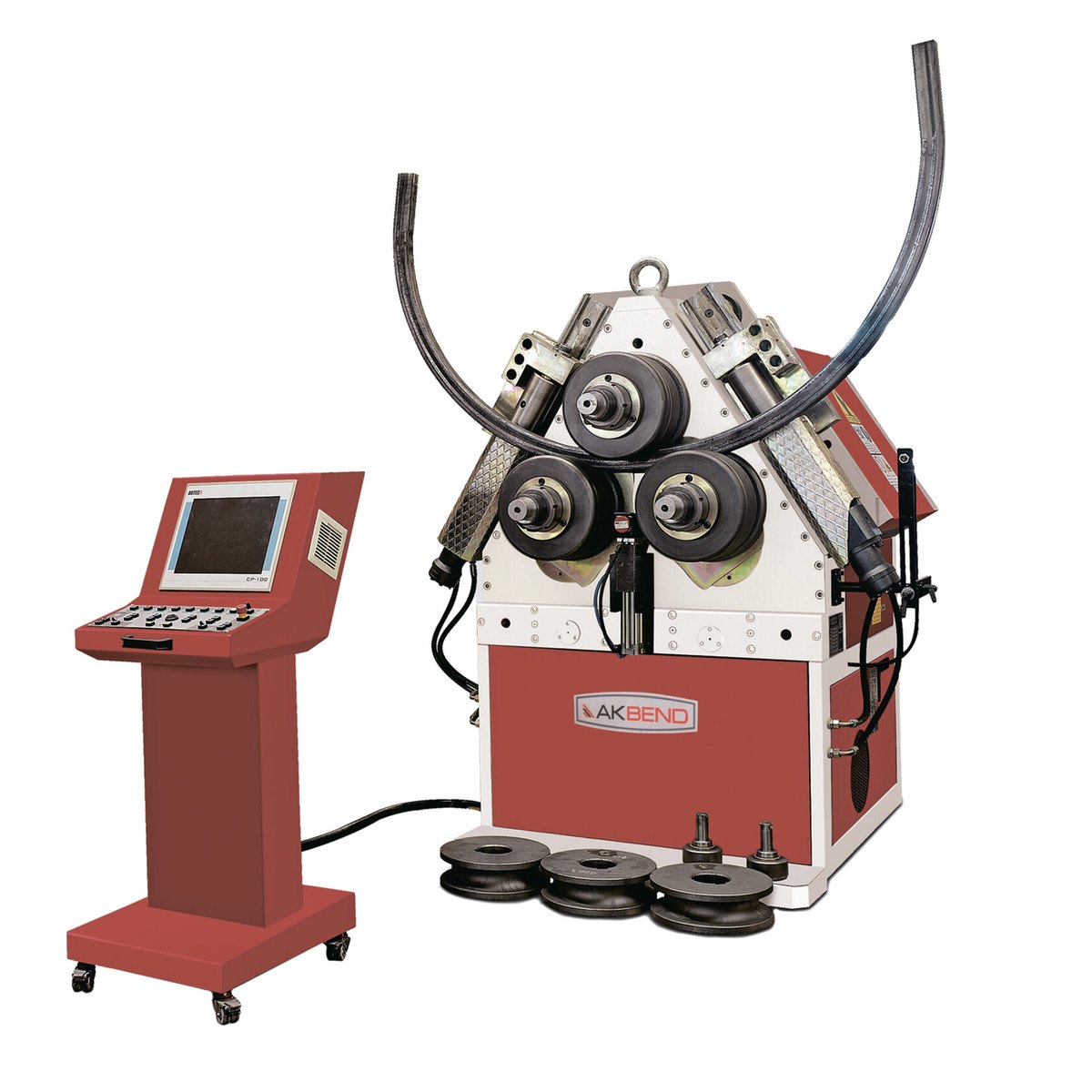

Гидравлический профилегибочный станок — это оборудование для радиусной гибки металлических заготовок методом последовательной прокатки между рабочими валками. Гидравлические профилегибы применяются для работы с различными видами сортового проката, а возможности конкретной модели определяются конструкцией станка, диаметром и расположением валков, характеристиками привода и установленной оснасткой. При выборе оборудования необходимо учитывать не только размеры заготовки, но и требуемый радиус, материал и характер производственных задач.
Назначение и область применения
Основная задача такого станка заключается в изменении формы металлических заготовок, включая уголок, профильные и круглые трубы, стальные полосы, тавры, двутавры и прутки различного сечения. Он используется в самых разных отраслях — от строительства мостов и монтажных работ до аэрокосмической и энергетической промышленности. Везде, где необходимо придать металлу точную форму без потери прочности, профилегиб гидравлический становится незаменимым инструментом.
Наличие оборудования на предприятии позволяет уверенно работать как с мелкими декоративными элементами, так и с крупными металлоконструкциями, востребованными в строительстве, энергетике, машиностроении и многих других сферах. Это универсальные машины, способные увеличить производительность, сократить сроки изготовления заказов и обеспечить конкурентное преимущество на рынке.
Какие заготовки можно обрабатывать
Возможности станка зависят от типоразмера, установленной оснастки и характеристик конкретного профиля.
| Тип заготовки | Что учитывать при подборе станка |
|---|---|
| Профильная труба | Размер сечения, толщину стенки, материал и требуемый радиус |
| Круглая труба | Наружный диаметр, толщину стенки и геометрию готовой детали |
| Уголок | Размер полок и направление гибки |
| Полоса | Ширину, толщину и требуемый радиус |
| Пруток | Диаметр или размер сечения |
| Тавр | Размер профиля и положение заготовки при прокатке |
| Двутавр | Размер профиля, направление гибки и необходимость дополнительной поддержки |
Принцип работы

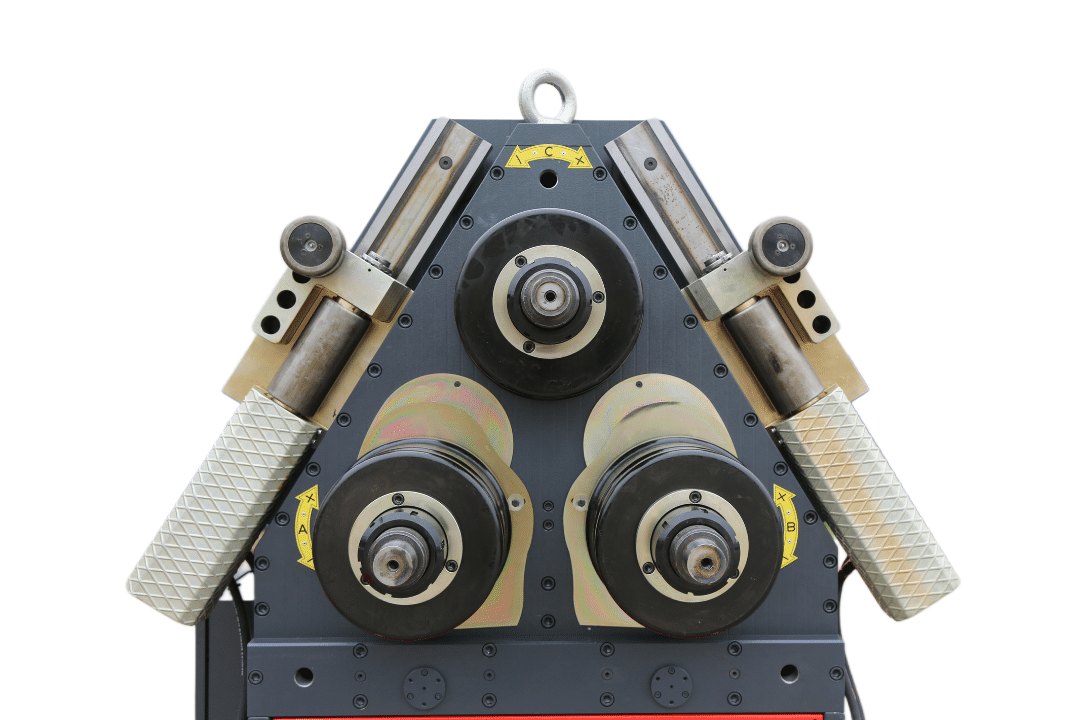

Основан на последовательной прокатке заготовки между роликами. Сначала устанавливаются изгибающие ролики нужной конфигурации, при этом в базовой комплектации обычно предлагается универсальный комплект, подходящий для гибки уголка, полосы и профильной трубы. Для работы с круглыми трубами, таврами или другими видами проката применяются дополнительные ролики, которые можно приобрести сразу или добавить позже, в зависимости от потребностей производства. Регулировка положения валков в станках такого типа выполняется вращением специального винта или гидравлическим механизмом. Заготовка помещается между роликами, после чего оператор с помощью пульта управления, оснащённого графическим отображением положения рабочих элементов и русифицированным меню, осуществляет подгиб и прокатку.
Технические характеристики
Технические характеристики гидравлических профилегибочных станков зависят от модели. Включают:
- диаметр валов в диапазоне 30–520 мм;
- регулируемую скорость прокатки с помощью вариатора;
- мощность привода от 1 до 160 кВт;
- массу оборудования, достигающую нескольких тонн.
Эти параметры позволяют работать как с тонкостенными изделиями, так и с массивными металлопрокатными заготовками, обеспечивая при этом высокую точность гибки.
Что учитывать при сравнении моделей
Гидравлические профилегибы недостаточно сравнивать только по мощности привода или диаметру валов. Для производственного участка важна совокупность параметров конкретной модели и характеристик заготовки.
| Параметр | На что влияет |
|---|---|
| Диаметр рабочих валов | На диапазон обрабатываемых заготовок и возможности станка |
| Мощность привода | На работу оборудования при различных нагрузках |
| Скорость прокатки | На производительность и возможность выбора рабочего режима |
| Схема перемещения валков | На процесс подгиба и формирование требуемой геометрии |
| Дополнительные ролики | На возможность работы с различными видами профиля |
| Боковые поддержки | На положение заготовки и работу со сложными профилями |
| Система управления | На настройку оборудования и повторяемость операций |
Конструктивные особенности
Конструктивно профилегибочные гидравлические станки имеют:
- жёсткую стальную раму, устойчивую к нагрузкам;
- гидравлический прижим, позволяющий выполнять работы с высокой точностью;
- удобный пульт управления;
- возможность установки системы ЧПУ, что позволяет оператору работать по готовым программам.
Когда требуется ЧПУ
Использование профилегиба с ЧПУ наиболее оправдано в условиях регулярного изготовления однотипных изделий с фиксированными характеристиками. Благодаря автоматизированной системе управления оборудование работает по заранее загруженным алгоритмам. Это минимизирует ручные перенастройки при переналадке на повторные партии.
Гидравлические модели с ЧПУ предназначены для серийного выпуска, где на первом месте стоят четкое соблюдение технологии и точная повторяемость геометрии каждой детали.
Целесообразность внедрения ЧПУ напрямую зависит от серийности производства и ассортимента выпускаемой продукции.
Комплектация и опции
Комплектация оборудования может быть расширена в зависимости от задач предприятия:
- дополнительные ролики для различных видов профиля;
- гидравлические поддержки для фиксации заготовки в нужном положении;
- специализированные устройства для гибки тавров и двутавров без деформации полок;
- вариатор скорости;
- системы индикации положения рабочих элементов.
Всё это делает гидравлический профилегиб более универсальным и адаптированным к работе с нестандартными заказами.
Как определить необходимую комплектацию
Состав комплектации станка необходимо утверждать до его покупки, ориентируясь на базовый ассортимент изготавливаемых деталей. Если промышленный профилегиб будет задействован в обработке различных типов металлопроката, требуется заблаговременно подобрать соответствующую оснастку — комплекты роликов и вспомогательные устройства. При этом важно брать в расчет не только текущие производственные задачи, но и профильные работы, которые могут регулярно возникать на участке.
Преимущества использования
Применение такого оборудования даёт производству множество преимуществ:
- обеспечивает высокую гибкость и позволяет быстро переналаживать станок под разные типы изделий;
- сокращает время обучения операторов;
- гарантирует точность и качество готовой продукции;
- снижает отходы металла;
- расширяет ассортимент выпускаемой продукции.
Как выбрать оборудование под производственную задачу
В первую очередь определяют тип и максимальные размеры заготовки, материал, требуемый диапазон радиусов и предполагаемую загрузку оборудования.
| Критерий | Что необходимо определить |
|---|---|
| Заготовки | Какие виды и размеры профиля будут обрабатываться |
| Материал | Из каких материалов изготавливаются основные детали |
| Геометрия | Какие радиусы и формы необходимо получать |
| Номенклатура | Насколько часто меняются типы выпускаемых деталей |
| Серийность | Требуется единичное или повторяющееся производство |
| Оснастка | Какие комплекты роликов и поддержки потребуются |
| Управление | Достаточно ручного управления или необходим профилегиб с ЧПУ |
Заключение
Если производству требуется надёжный и высокопроизводительный гидравлический профилегибочный станок, стоит рассмотреть линейку APK турецкого производителя Akyapak. Грамотно подобранная модель, оснащённая необходимыми опциями, поможет не только повысить эффективность работы, но и расширить спектр выполняемых задач.
Часто задаваемые вопросы
Какие материалы можно обрабатывать на гидравлическом профилегибочном станке?
Гидравлический профилегибочный станок подходит для гибки различных стальных сортаментов, таких как уголок, профильные и круглые трубы, стальные полосы, прутки, тавры и двутавры. Это делает его универсальным инструментом для множества промышленных применений.
Каковы технические характеристики гидравлического профилегибочного станка?
Технические характеристики зависят от модели: диаметр валов может составлять от 30 до 520 мм, мощность привода варьируется от 1 до 160 кВт, а масса оборудования достигает нескольких тонн. Такие параметры позволяют работать с широким спектром металлоизделий.
Какие заготовки можно обрабатывать на этом станке?
Станок позволяет обрабатывать как тонкостенные изделия, так и массивные металлопрокатные заготовки. Благодаря этому обеспечивается высокая точность гибки для различных типов металлов.
Какие опции и комплектации доступны для гидравлического профилегибочного станка?
Станок может быть оснащён дополнительными роликами для различных профилей, гидравлическими поддержками, устройствами для гибки тавров и двутавров, вариатором скорости и системами индикации положения рабочих элементов, что увеличивает его универсальность.
Каковы преимущества использования гидравлического профилегибочного станка?
Преимущества включают высокую гибкость, возможность быстрой переналадки под различные изделия, точность и качество продукции, снижение отходов металла и расширение ассортимента выпускаемых изделий.
Какие отрасли могут использовать гидравлический профилегибочный станок?
Станок востребован в строительстве, машиностроении, энергетике и многих других отраслях, где требуется точная и надёжная гибка металлических заготовок.
Как подбирают промышленный профилегиб?
Промышленный профилегиб подбирают прежде всего по параметрам заготовок и требованиям к готовым деталям. Необходимо определить виды и максимальные размеры профиля, материал, требуемые радиусы, интенсивность эксплуатации, необходимую оснастку и требования к системе управления.
Когда необходим профилегиб с ЧПУ?
Профилегиб с ЧПУ имеет смысл использовать при регулярном изготовлении повторяющихся деталей, когда необходимо работать по заранее подготовленным программам и сокращать время повторной настройки оборудования.
Чем гидравлический профилегиб с ЧПУ отличается от стандартной модели?
Гидравлический профилегиб с ЧПУ дополнительно оснащается системой управления, позволяющей выполнять операции по подготовленным программам. Такое решение наиболее востребовано при серийном изготовлении деталей и необходимости регулярно повторять заданные параметры технологического процесса.
