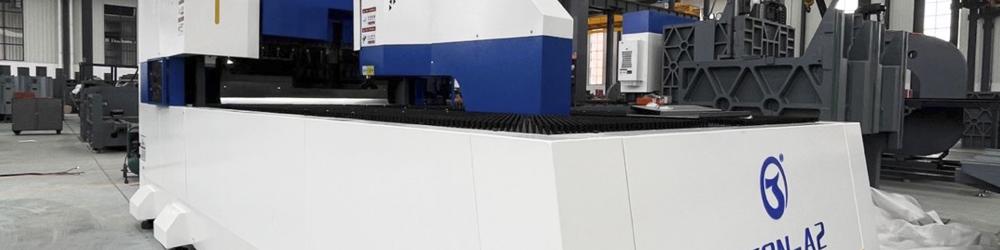

Панелегиб с ЧПУ — это автоматизированный станок для гибки деталей из листового металла, который по заданной программе позиционирует заготовку и последовательно выполняет гибы без постоянного ручного перемещения детали оператором. Автоматический панелегиб особенно эффективен при серийном производстве корпусных и панельных изделий из тонколистового металла, где важны высокая повторяемость геометрии, скорость переналадки и снижение влияния человеческого фактора.
За последние несколько лет рыночная конъюнктура и высокая конкуренция предъявляют к промышленным предприятиям все более высокие требования к автоматизации производства. В большинстве случаев заказчикам необходима продукция «здесь и сейчас».

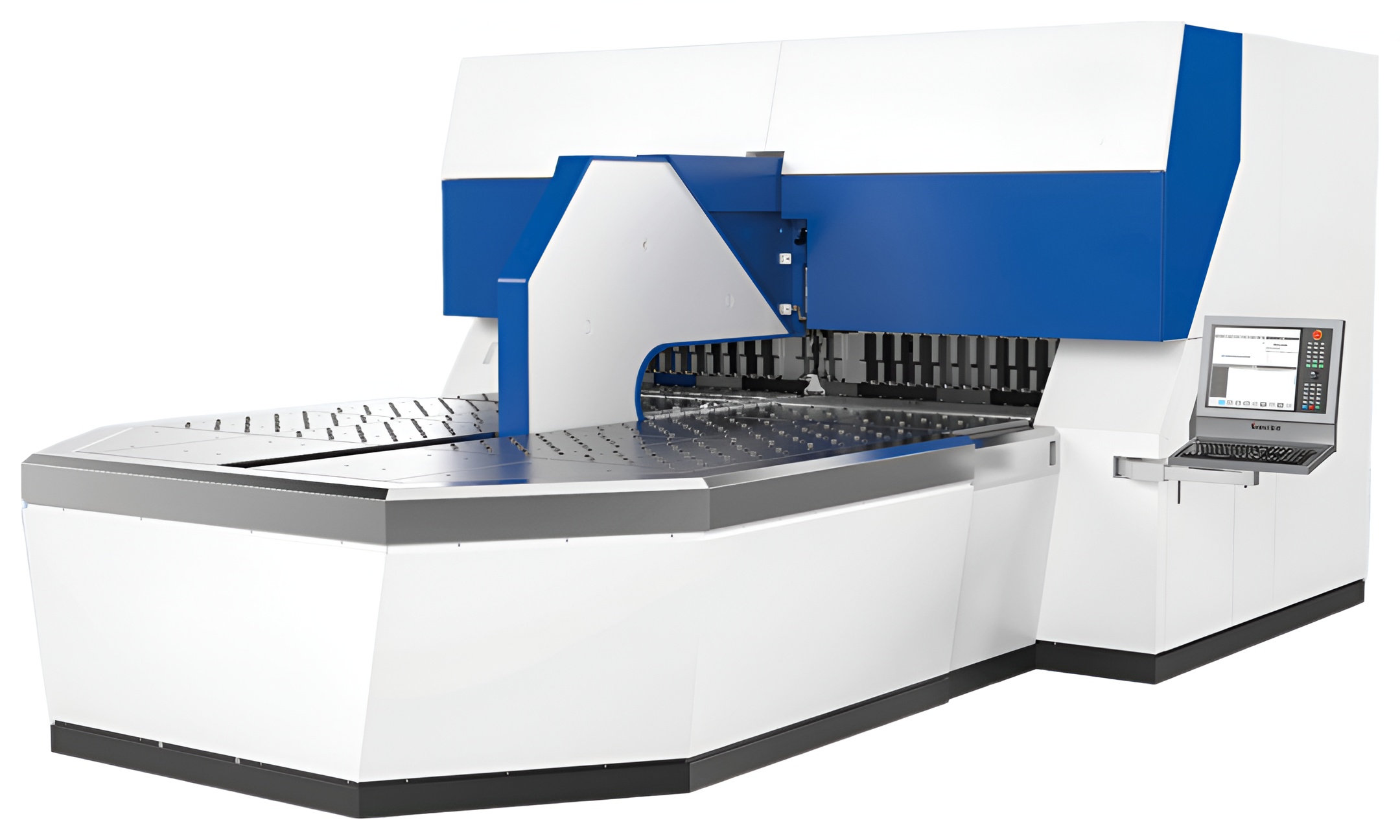

Автоматический панелегиб в производстве

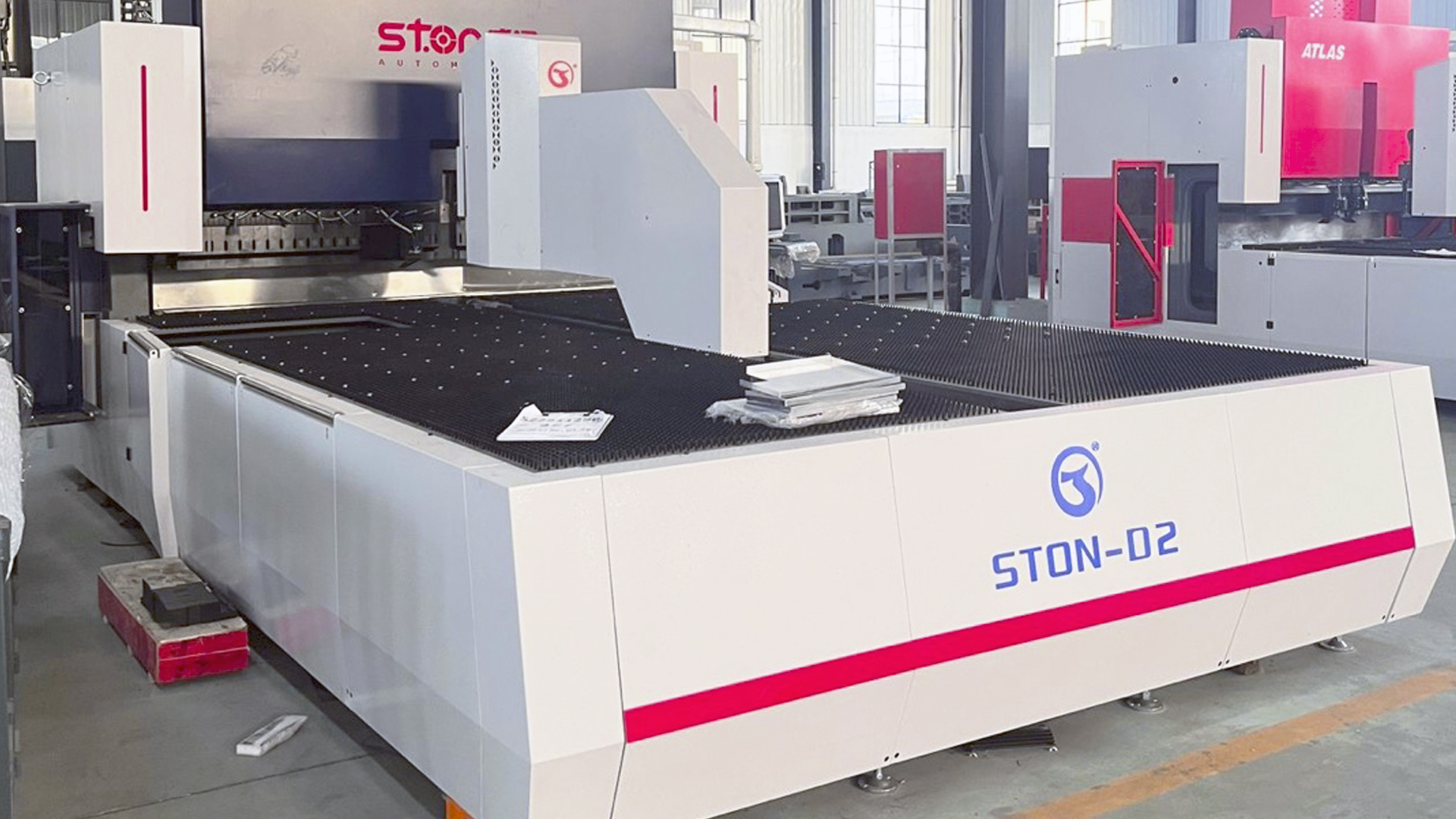

Именно поэтому, а также в связи с повышенными требованиями заказчиков к качеству изделий, все более широкое применение получают автоматические панелегибочные станки, которые приходят на замену классическим листогибам в сфере производства деталей из тонколистового металла.
Еще недавно такое оборудование производилось исключительно в Европе и было доступно узкому кругу крупных заказчиков. Сегодня же на данном рынке представлено значительно больше доступных моделей станков, позволяющих всем сегментам промышленных предприятий получить доступ к точному автоматизированному производству изделий из листового металла.
Какие детали производят на автоматическом панелегибе
| Тип изделия | Почему подходит панелегиб |
|---|---|
| Электротехнические шкафы | Несколько последовательных гибов и высокая повторяемость |
| Металлические двери | Серийное производство крупноформатных панельных деталей |
| Корпуса оборудования | Формирование нескольких сторон детали за один рабочий цикл |
| Промышленная металлическая мебель | Повторяемость геометрии и работа с тонколистовым металлом |
| Фасадные и облицовочные панели | Стабильные углы и повторяемая геометрия |
| Корпусные и защитные кожухи | Автоматизированное выполнение серии гибов |
Панелегиб или листогибочный пресс: в чем разница?
Оба типа станков применяются для гибки листового металла, но отличаются организацией рабочего цикла.
| Параметр | Панелегиб с ЧПУ | Листогибочный пресс с ЧПУ |
|---|---|---|
| Позиционирование детали | Автоматизированное в процессе цикла | Обычно выполняется оператором или системой автоматизации |
| Переворот заготовки | Для типовых операций не требуется ручной переворот | Может потребоваться в зависимости от последовательности гибов |
| Гибка вверх и вниз | Выполняется в автоматическом цикле | Зависит от схемы гибки и применяемого инструмента |
| Переналадка | Минимальная для типовой номенклатуры | Может требовать смены пуансонов и матриц |
| Серийное производство корпусных деталей | Одно из основных применений | Возможно, но выше участие оператора |
| Работа с широким диапазоном толщин | Зависит от возможностей конкретной модели | Как правило, более универсальна |
Преимущества панелегиба с ЧПУ по металлу
При условии производства изделий из тонколистового металла автоматический панелегиб имеет ряд несомненных преимуществ по отношению к классическому вертикальному листогибу:

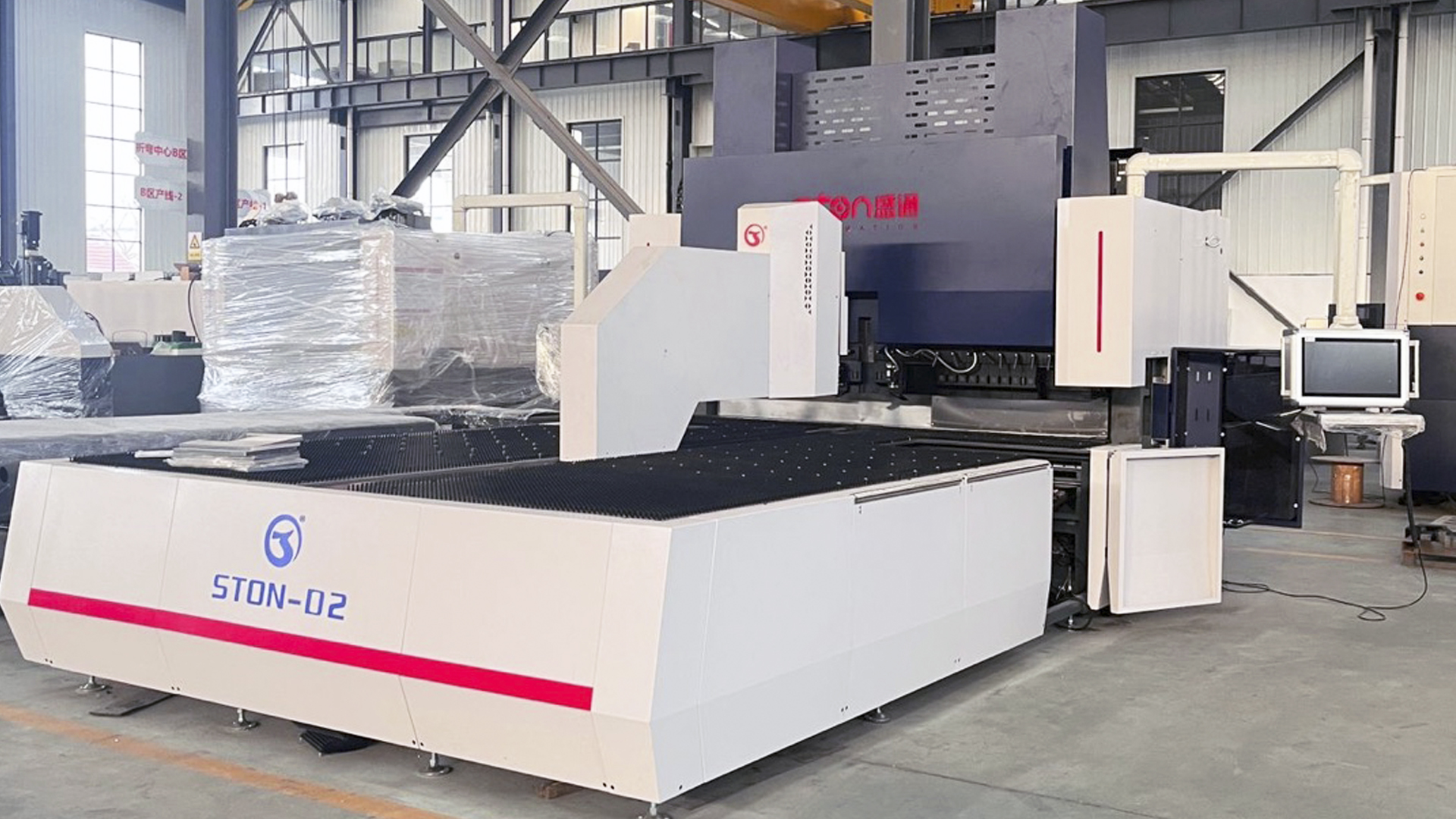

- производство изделий в полностью автоматическом режиме. Оператор лишь подает заготовку и снимает готовую деталь (причем подачу и снятие также можно полностью автоматизировать);
- независимость повторяемости и точности готовой детали от человеческого фактора;
- гибка практически любых углов и форм единым комплектом инструмента позволяет существенно сэкономить на дорогостоящих матрицах и пуансонах;
- возможность гибки вверх и вниз без переворота заготовки;
- автоматическое позиционирование и разворот заготовки в зоне гибки;
- возможность производить вальцовку и плющение без дополнительных инструментов;
- минимальный размер возможной отгибаемой полки.
Все это ведет к существенной экономии владельца предприятия на персонале и инструментальной оснастке, позволяет значительно увеличить скорость производства, а также снизить брак и улучшить повторяемость получаемых изделий.

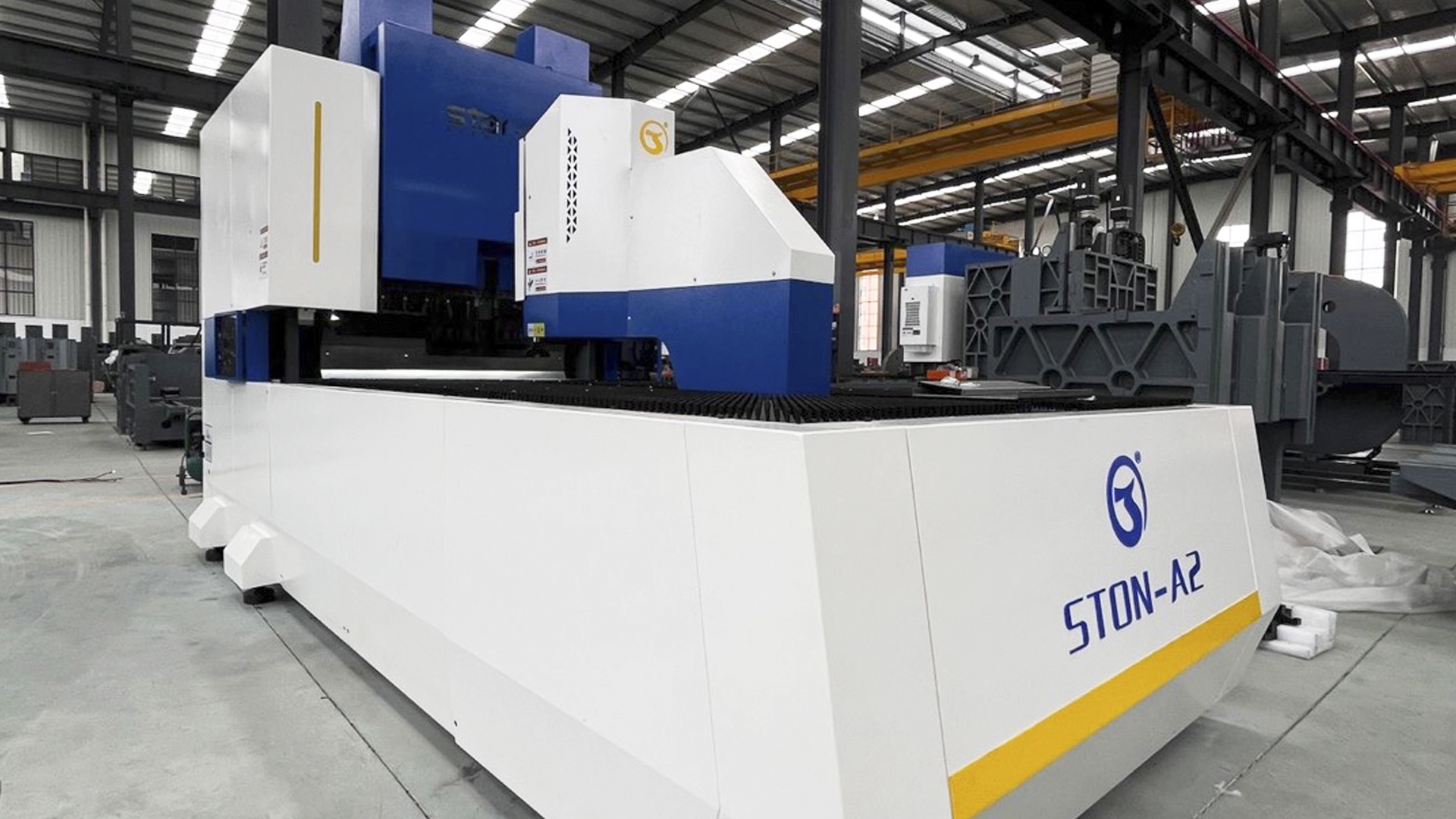

Таким образом, если предприятие производит большое количество серийных изделий из листового металла — металлические двери, распределительные шкафы, промышленную мебель или любые другие корпусные детали — сейчас лучшее время для инвестирования в автоматизацию производства и повышение конкурентоспособности предприятия за счет увеличения качества обслуживания и скорости выполнения поступающих заказов.
Когда панелегиб использовать нецелесообразно
Если производство ориентировано преимущественно на толстый лист, единичные детали с постоянно меняющейся геометрией или заготовки, выходящие за конструктивные ограничения конкретной модели, листогибочный пресс может оказаться более универсальным решением.

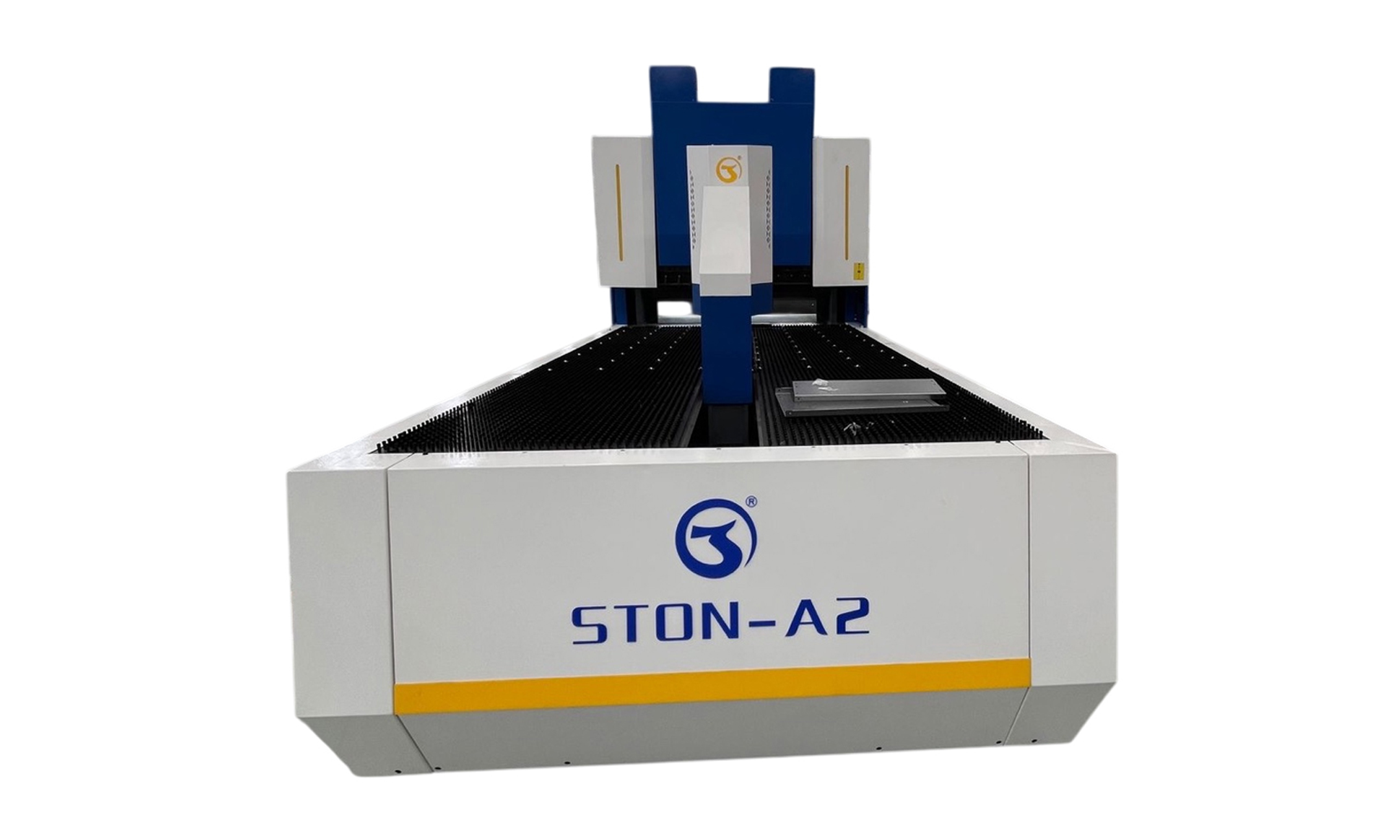

Как выбрать панелегиб с ЧПУ
Для подбора оборудования необходимо понимать максимальные и минимальные габариты деталей, толщину обрабатываемого листа, максимальную высоту отгибаемой полки, а также необходимость дополнительной автоматизации рабочего процесса. Второй вариант — направить чертежи производимых изделий, а специалисты «ПроТехнологии» осуществят подбор необходимой модели автоматического панелегиба.
Основные характеристики панелегиба при выборе
| Параметр | На что влияет |
|---|---|
| Максимальная длина гибки | Максимальный размер обрабатываемой панели |
| Допустимая толщина листа | Диапазон материалов и деталей |
| Максимальная высота полки | Возможность изготовления деталей с высокими стенками |
| Минимальная высота полки | Возможность выполнения коротких отгибов |
| Максимальные габариты заготовки | Номенклатура изделий, доступная для обработки |
| Точность позиционирования | Повторяемость геометрии серийных деталей |
| Скорость рабочего цикла | Производительность участка |
| Способ загрузки и выгрузки | Уровень участия оператора и возможность работы в автоматической линии |
| Возможности ЧПУ | Программирование последовательности гибов и переналадка между деталями |

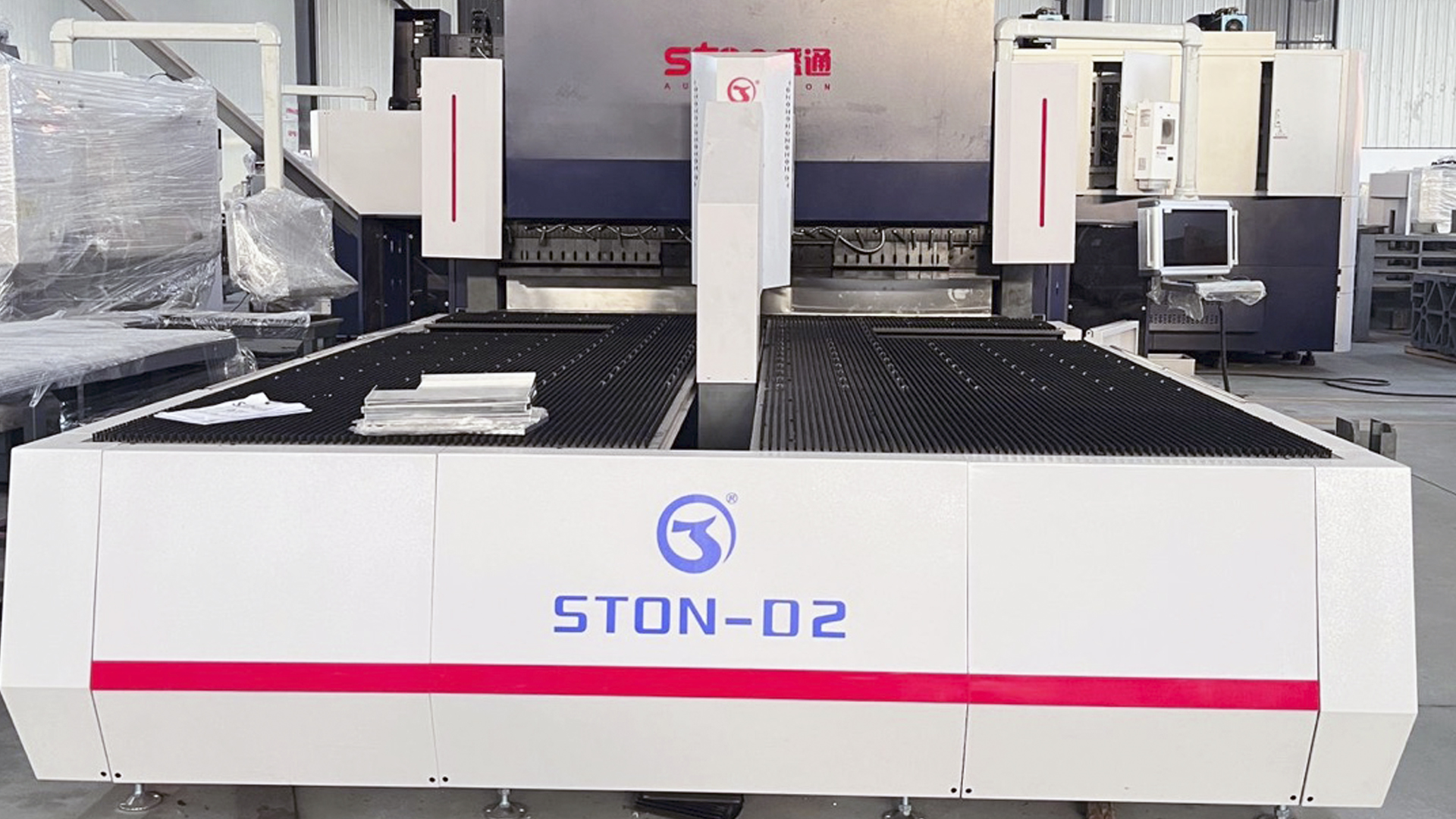

Компания «ПроТехнологии» предлагает бизнесу экономичное решение в области автоматизации гибки — панелегибы STON (ProTech) одного из крупнейших производителей панелегибочного оборудования в мире.
Станки этого производителя обладают неоспоримыми преимуществами:
- широкая ассортиментная линейка по габаритным размерам обрабатываемых деталей;
- возможность гибки деталей с высокими стенками (300 мм и более);
- множество решений по дополнительной автоматизации (загрузка, разгрузка, встраивание в автоматизированные линии и т.д.);
- конкурентная стоимость оборудования;
- кратчайшие сроки производства.
При необходимости готовы ответить на все интересующие вопросы и предоставить развернутую консультацию по возможностям, подбору и покупке автоматизированных панелегибов.
Часто задаваемые вопросы
Какие технические характеристики имеет автоматический панелегиб с ЧПУ по металлу?
Автоматический панелегиб предназначен для гибки деталей из тонколистового металла. Он поддерживает полную автоматизацию процессов, включая подачу и снятие заготовок, и позволяет производить изделия с высокой точностью и повторяемостью без влияния человеческого фактора.
Какие материалы можно обрабатывать на панелегибе?
Панелегиб специально разработан для обработки тонколистового металла, что делает его идеальным для производства металлических дверей, распределительных шкафов, промышленной мебели и других корпусных деталей.
Какие преимущества у панелегиба по сравнению с классическими листогибами?
Панелегиб обеспечивает полную автоматизацию, что снижает зависимость от человеческого фактора, и позволяет производить гибку любых углов и форм единым комплектом инструмента, что экономит на матрицах и пуансонах. Это также увеличивает скорость производства и уменьшает количество брака.
Для каких деталей подходит автоматический панелегиб?
В первую очередь для серийных деталей из тонколистового металла: электротехнических шкафов, металлических дверей, корпусов оборудования, промышленной мебели, облицовочных панелей и других изделий с несколькими последовательными гибами.
Какие металлы можно обрабатывать на панелегибе?
Возможность обработки углеродистой и нержавеющей стали, алюминия и других листовых материалов определяется характеристиками конкретной модели. При выборе необходимо учитывать не только толщину, но и механические свойства материала.
Можно ли подобрать панелегиб по чертежу детали?
Да. Для подбора оценивают материал, толщину листа, габариты заготовки, максимальную высоту стенок, минимальные полки, радиусы и последовательность гибов. Лучше предоставить несколько типовых и наиболее сложных деталей из производственной номенклатуры.
Часто задаваемые вопросы
Автоматический панелегиб STON от компании «ПроТехнологии» предназначен для гибки деталей из тонколистового металла. Он поддерживает полную автоматизацию процессов, включая подачу и снятие заготовок, и позволяет производить изделия с высокой точностью и повторяемостью без влияния человеческого фактора.
Панелегиб STON специально разработан для обработки тонколистового металла, что делает его идеальным для производства металлических дверей, распределительных шкафов, промышленной мебели и других корпусных деталей.
Панелегиб STON поддерживает гибку деталей с высокими стенками до 300 мм и более, что позволяет обрабатывать широкий спектр размеров и форм деталей.
Станок может быть оснащен дополнительными системами автоматизации, включая автоматическую загрузку и разгрузку заготовок, а также интеграцию в более сложные автоматизированные производственные линии.
Панелегиб STON обеспечивает полную автоматизацию, что снижает зависимость от человеческого фактора, и позволяет производить гибку любых углов и форм единым комплектом инструмента, что экономит на матрицах и пуансонах. Это также увеличивает скорость производства и уменьшает количество брака.
