В мире современной обработки важны точность, скорость и надежность. Среди множества компонентов, которые делают возможной высокоэффективную обработку, механический патрон выделяется как важнейшее решение для закрепления заготовки. Механические патроны предназначены для захвата заготовок с постоянной силой и минимальным биением, что делает их незаменимыми для токарных станков с ЧПУ и автоматизированных производственных систем.
В этом материале поговорим о наиболее распространенных типах механических патронов, их конструктивных особенностях и способах грамотного применения под конкретные операции.
Что такое механический патрон

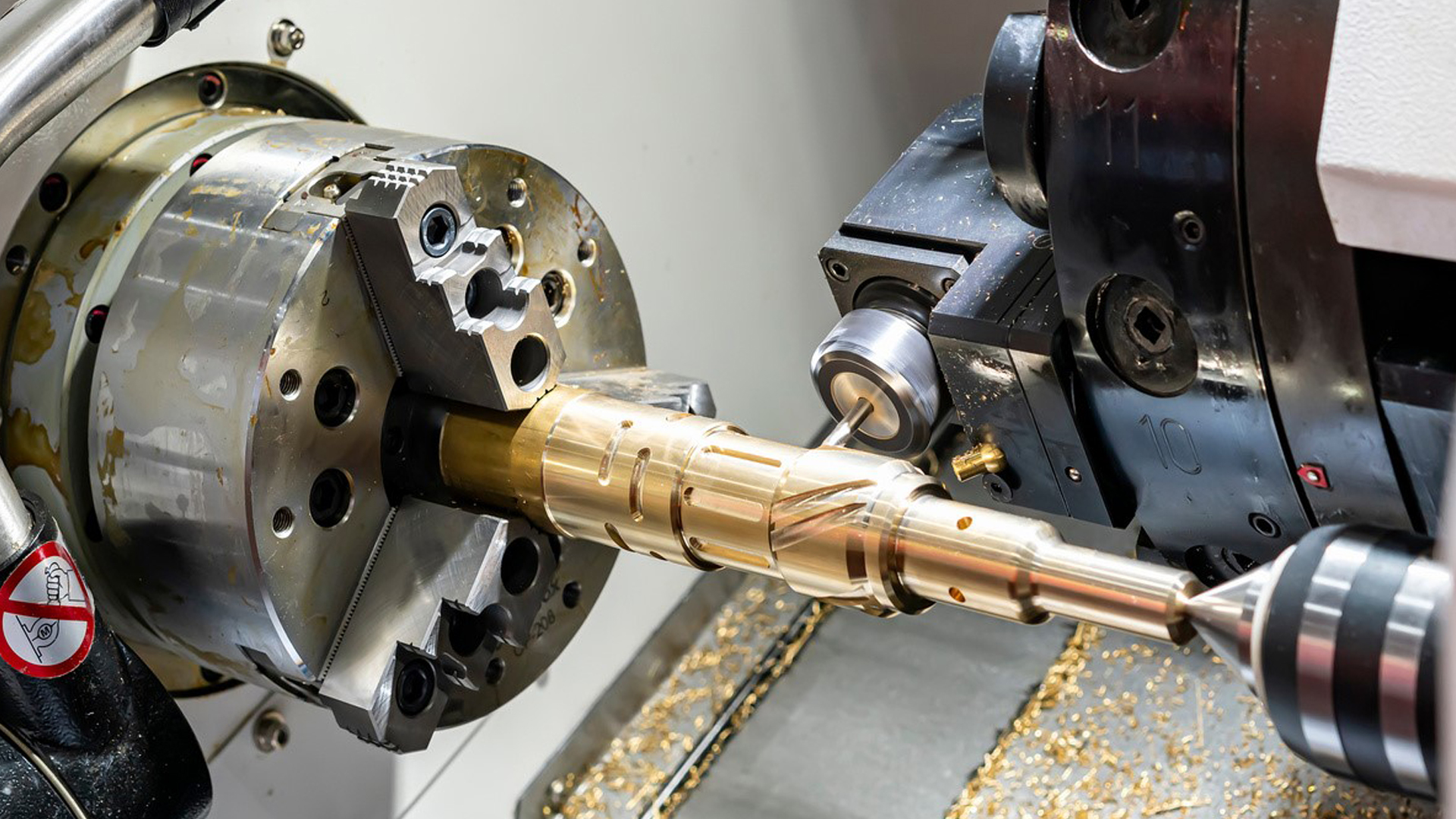

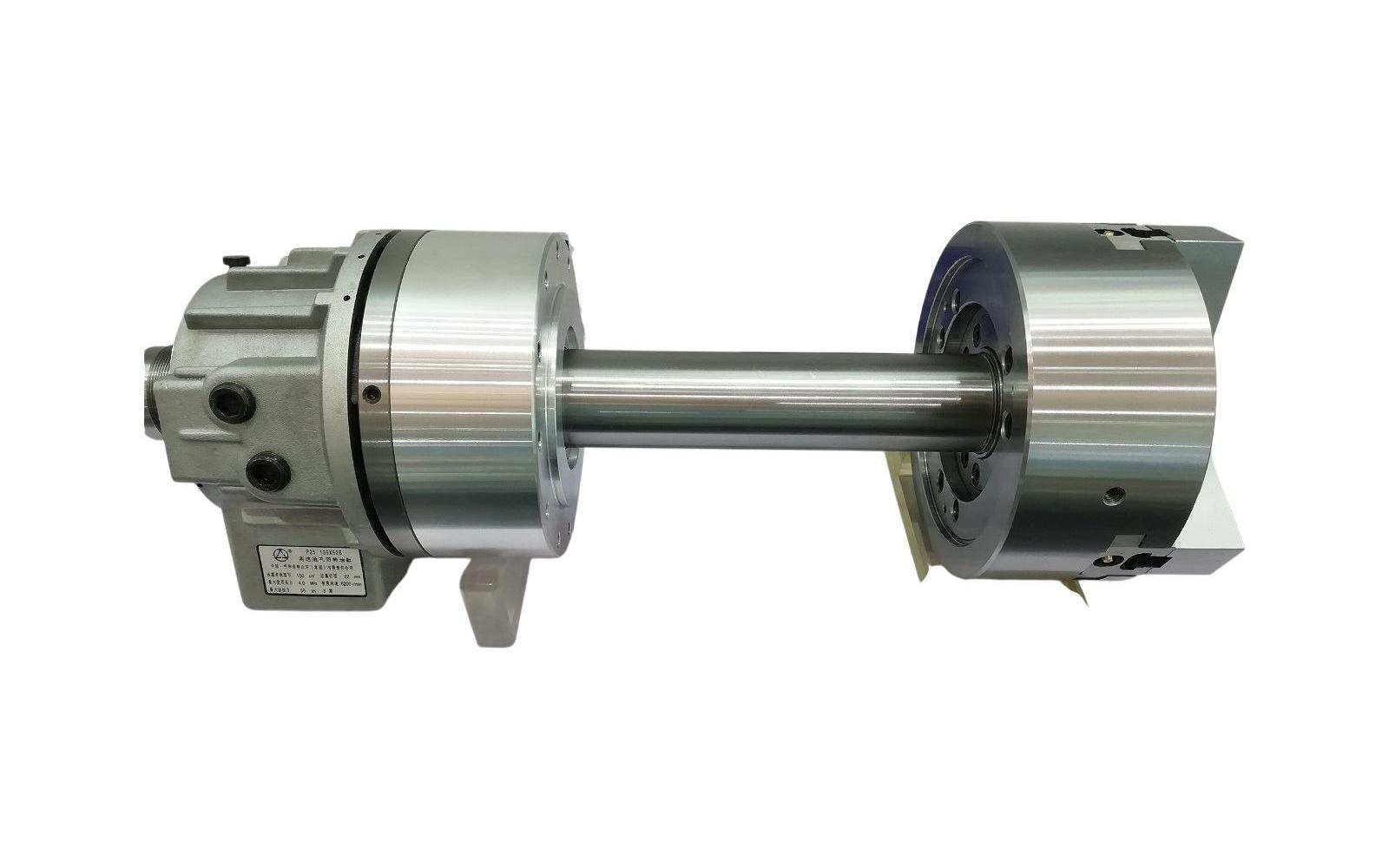

Это патрон для токарных станков, работающий с использованием внешнего источника энергии (обычно гидравлического или пневматического) — для автоматического открытия и закрытия кулачков. Обеспечивает высокую силу зажима, снижает нагрузку на оператора и обеспечивает быструю и повторяемую настройку. По сравнению с ручными патронами механические обеспечивают большую стабильность и точность, особенно при высокоскоростных и объемных операциях.
Распространенные типы патронов

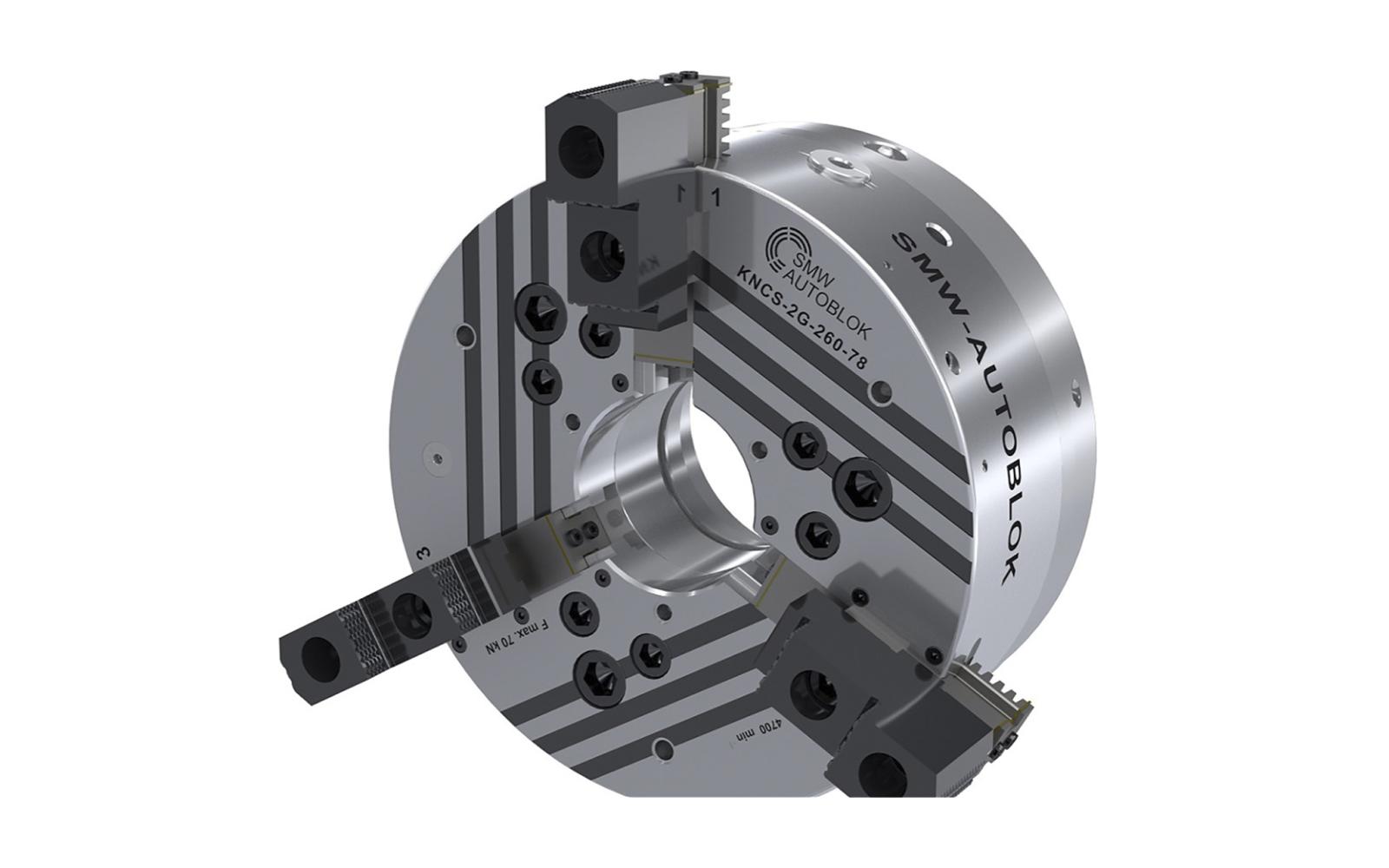

Патрон со сквозным отверстием
Конструкция: имеет центральное отверстие, позволяющее длинным заготовкам, таким как прутки или валы, проходить через корпус патрона.
Применение: идеально подходит для операций подачи прутка и обработки валов на автоматических и токарных станках общего назначения.
Преимущества: поддерживает токарную обработку больших объемов, совместим с системами автоматизации, такими как устройства подачи прутка.

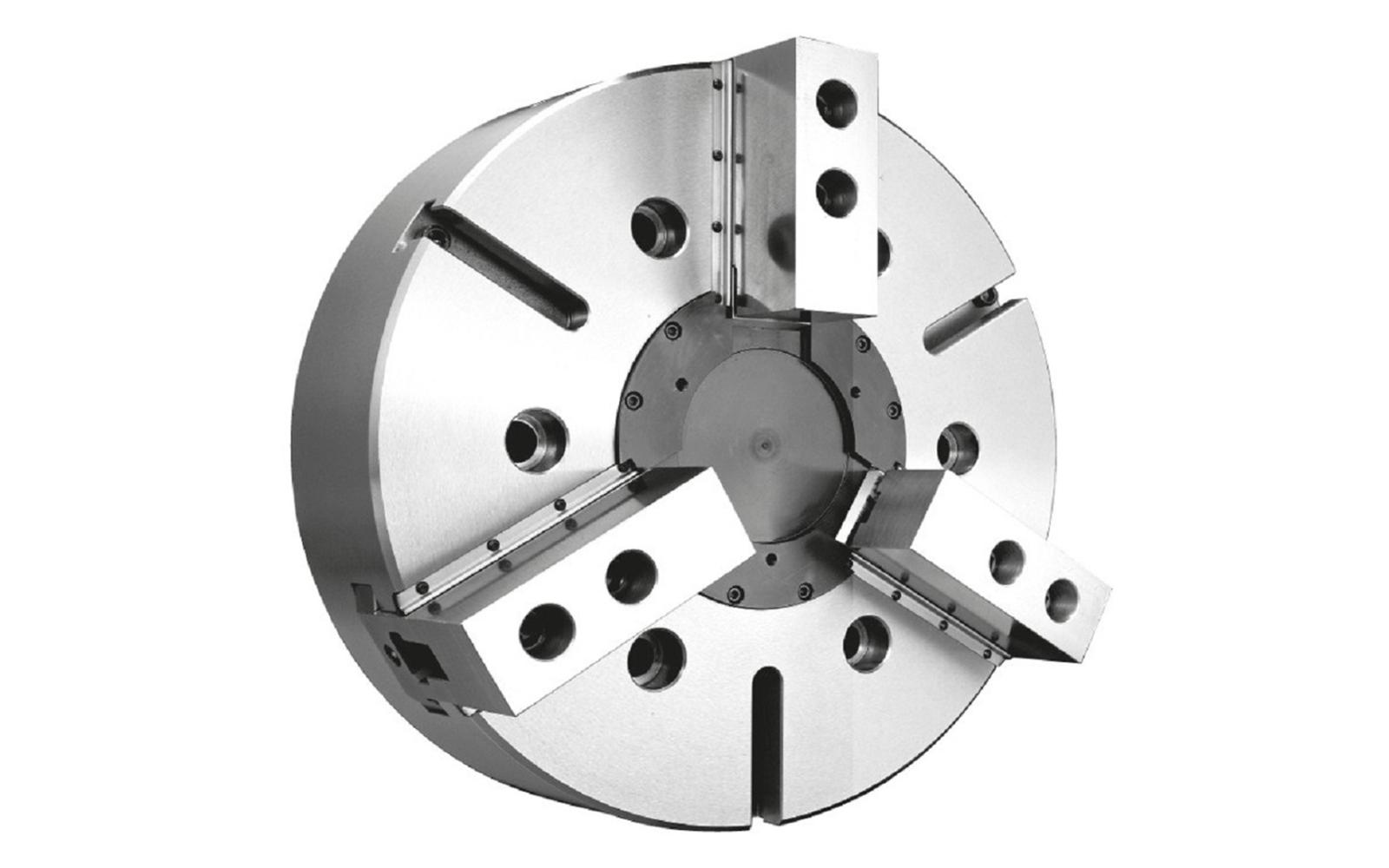

Патрон без центрального отверстия
Структура: имеет прочный центр без отверстия, обеспечивающий большую жесткость.
Применение: лучше всего подходит для заготовок, не требующих прохода через патрон (фланцы или диски).
Преимущества: высокая конструкционная прочность, повышенная устойчивость при тяжелых условиях резания.
Патрон с увеличенным сквозным отверстием
Конструкция: аналогична стандартной сквозной, но со значительно большим диаметром отверстия.
Применение: используется для труб или полых деталей большого диаметра.
Преимущества: сохраняет жесткость при обработке крупногабаритных заготовок.
Патрон с увеличенным ходом кулачков
Конструкция: разработан с увеличенным расстоянием перемещения кулачков.
Применение: идеально подходит для зажима больших деталей неправильной или нестандартной формы.
Преимущества: гибкость в работе с заготовками различных размеров, снижение потребности в специальных кулачках.

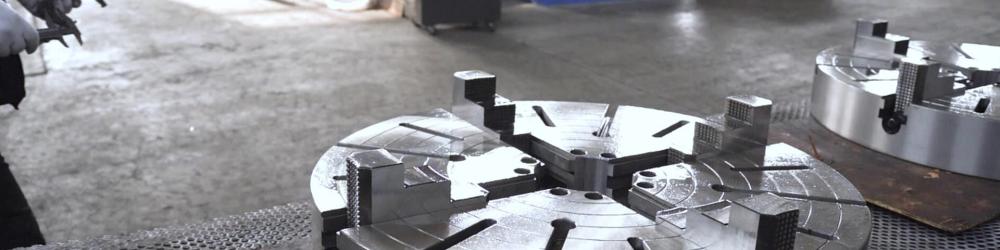

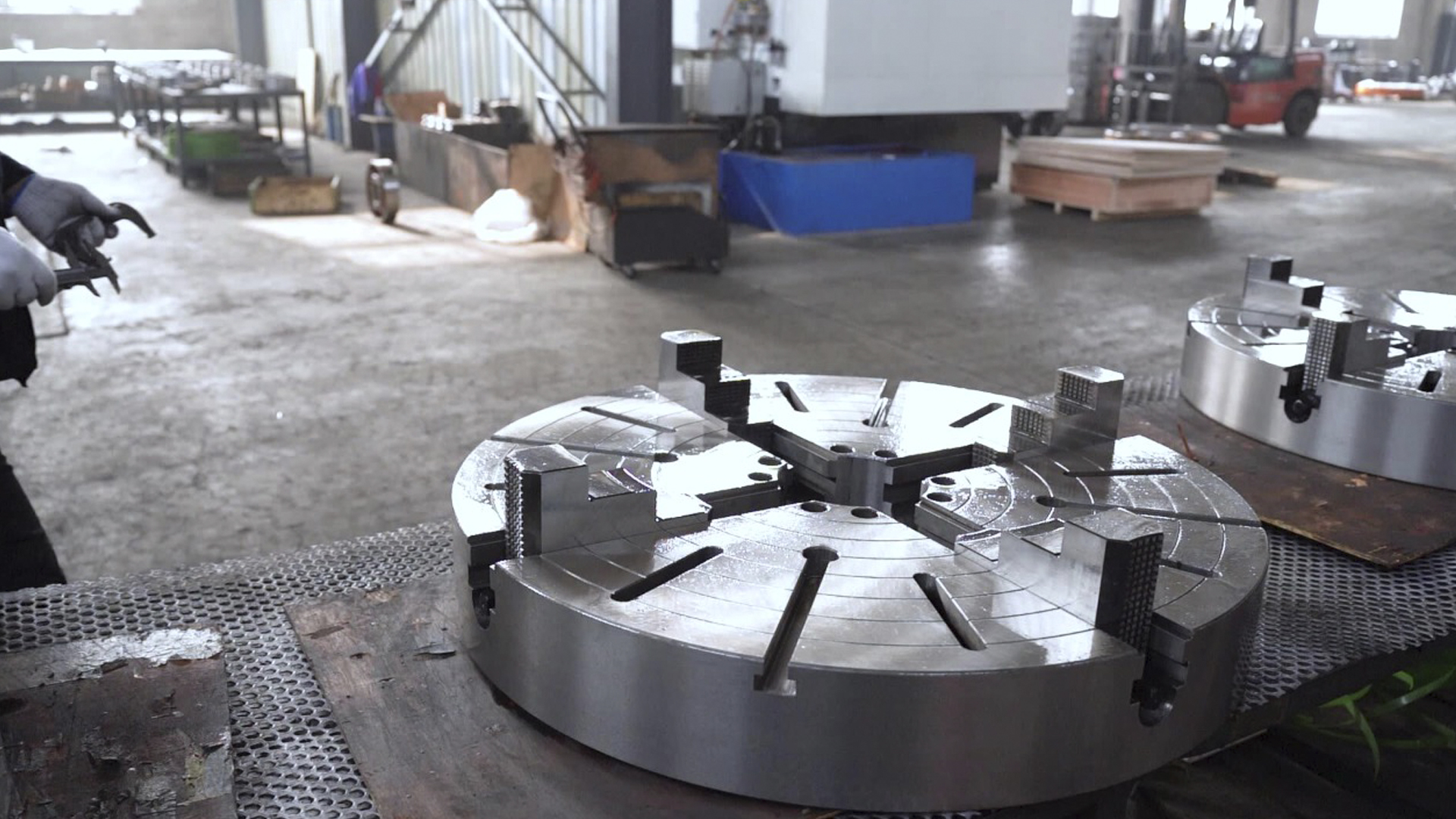

Патрон больших диаметров (40–79 дюймов)
Конструкция: чрезвычайно прочный патрон, предназначенный для тяжелых условий эксплуатации. Особенно на больших вертикальных или горизонтальных токарных станках.
Применение: используется в энергетической, аэрокосмической и тяжелой промышленности.
Преимущества: высокая жесткость, большое усилие зажима, идеально подходит для обработки массивных деталей.

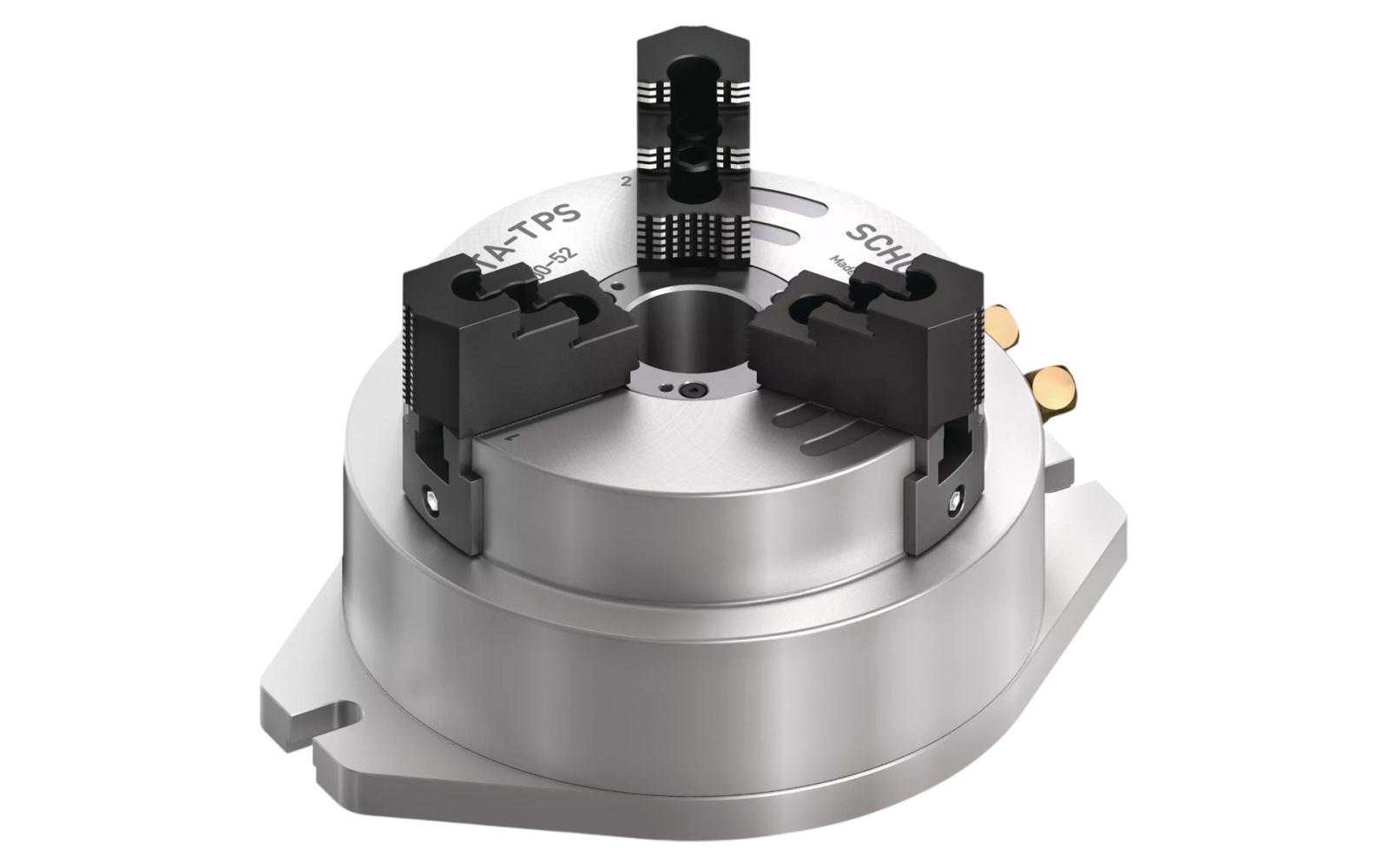

Патроны с основанием для фрезерных и сверлильных операций
Конструкция: предназначены для вертикального или вертикально-горизонтального расположения в рабочей зоне станка.
Применение: используются на вертикальных токарных станках или автоматизированных линиях.
Преимущества: компактная конструкция, отлично подходят для систем автоматизации с несколькими станциями.

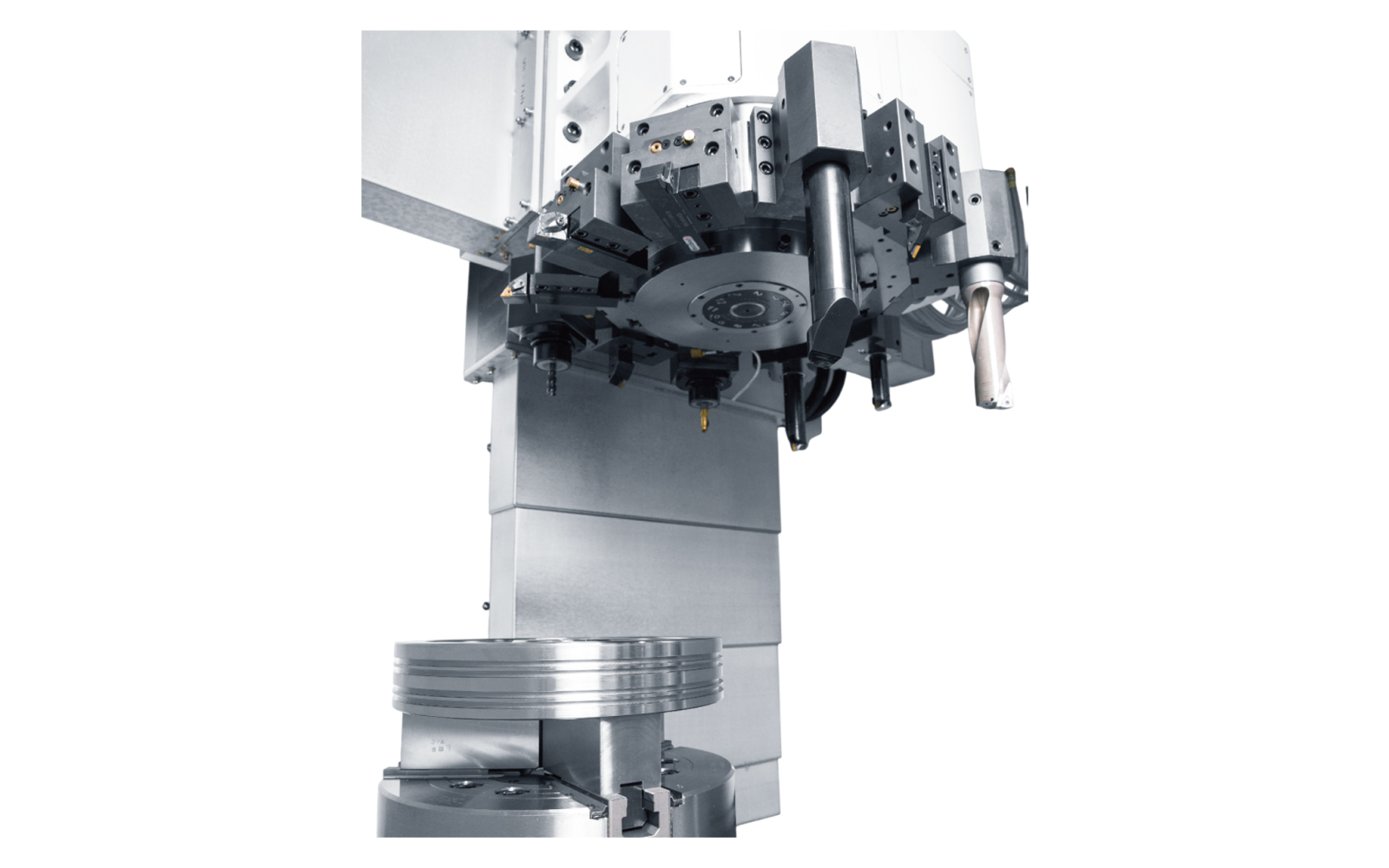

Патрон без сквозного отверстия для вертикально-токарного оборудования
Конструкция: оптимизирована для устойчивости в вертикальном положении зажима. Дизайн разработан специально для вертикально-токарных станков.
Применение: используется для тяжелого торцевого точения и прецизионного растачивания.
Преимущества: высокая концентричность, отлично подходит для осевых сил резания.

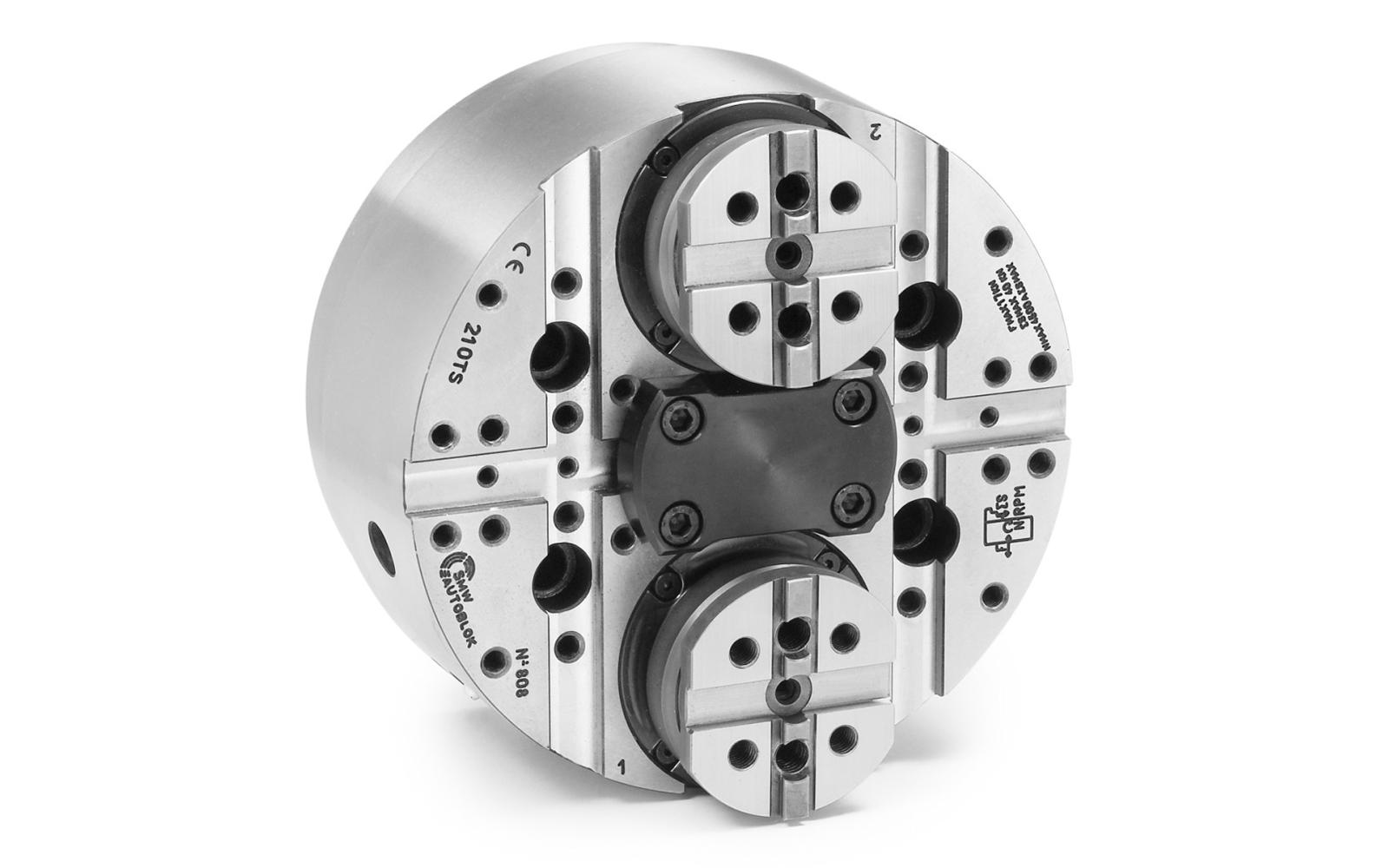

Патрон с шаровым механизмом
Конструкция: специальные патроны с инновационной конструкцией шарикового замка для захвата конических отливок с функцией самоцентрирования. Обеспечивают радиальный захват заготовки с последующим одновременным перемещением вниз. Захват поковки или отливки с конусом до 20°, выравнивание губок: 5°. Максимальная защита от пыли, герметичность и простота в обслуживании.
Применение: прецизионная токарная обработка, где решающее значение имеют повторяемость и точность позиционирования кулачков. Предназначены для деталей малого и среднего размера.
Преимущества: повышенная точность, плавное движение кулачка.

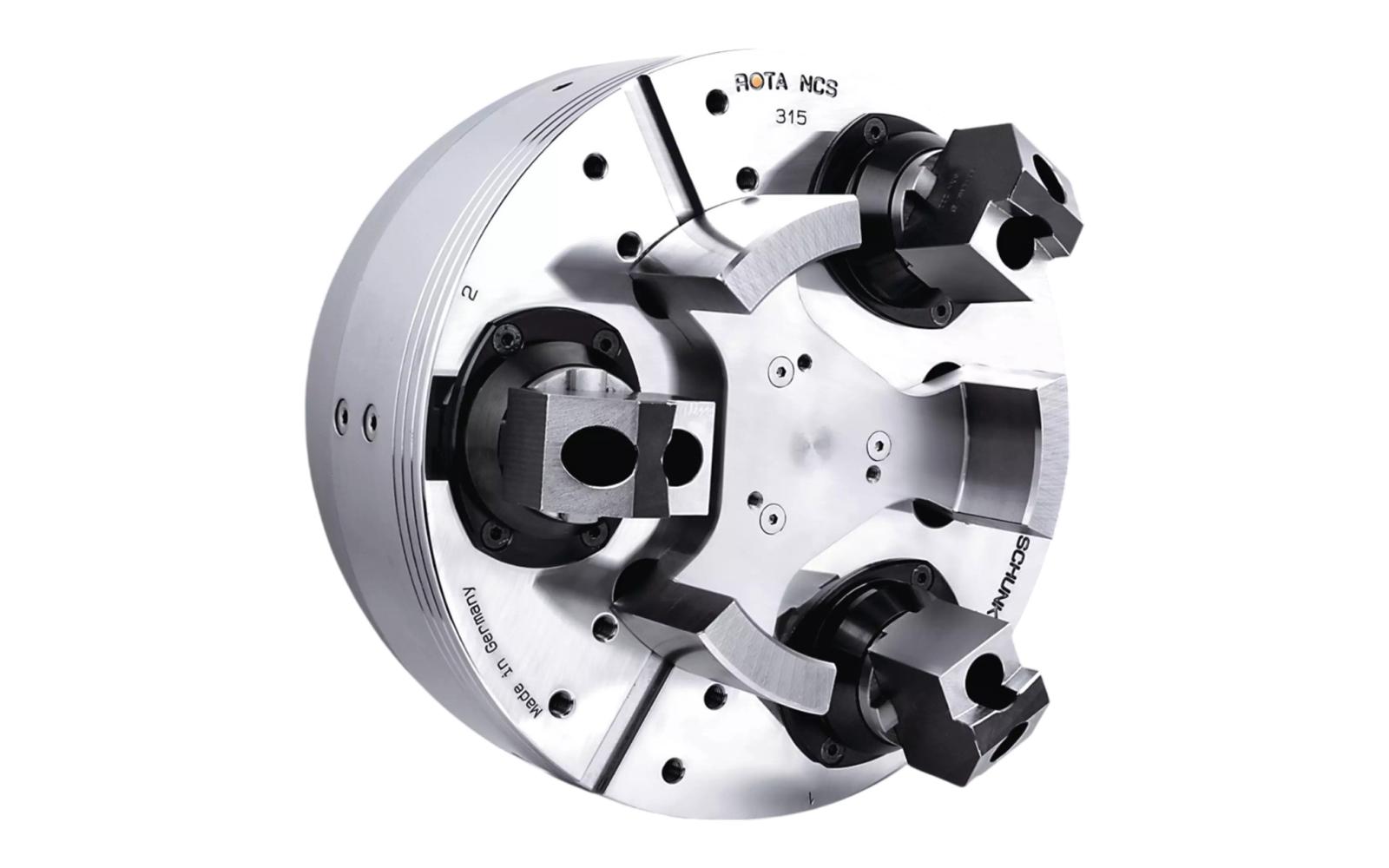

Патрон с прижимом заготовки к корпусу патрона
Конструкция: прижимает заготовку к поверхности патрона во время зажима.
Применение: полезен для поддержания контакта с торцем заготовки, особенно для тонких или деформируемых деталей.
Преимущества: повышает жесткость, снижает вибрацию и обеспечивает равномерный контакт с поверхностью.
Как выбрать правильный патрон
При выборе механического патрона учитываются следующие критерии:
- размер и форма заготовки: выбираем патрон, подходящий для конкретного диапазона деталей без ущерба для стабильности;
- требование к сквозному отверстию: если заготовка должна проходить через патрон, требуется сквозное отверстие;
- сила зажима: подбираем в зависимости от материала и операции для предотвращения проскальзывания или деформации;
- совместимость станка: убеждаемся, что тип патрона подходит для конкретного оборудования (горизонтального, вертикального или автоматизированной линии);
- объем производства: для высокопроизводительного производства выбираем системы быстросменных кулачков и конструкции, совместимые с автоматизированной системой.
Остались вопросы? Специалисты «ПроТехнологии» помогут подобрать инструмент под индивидуальные производственные задачи.
Часто задаваемые вопросы
Существует несколько типов механических патронов, включая патроны со сквозным отверстием, патроны без центрального отверстия, патроны с увеличенным сквозным отверстием, патроны с увеличенным ходом кулачков и патроны больших диаметров. Каждый тип имеет свои конструктивные особенности и применения в зависимости от типа обрабатываемой заготовки и условий работы.
Патроны со сквозным отверстием позволяют длинным заготовкам, таким как прутки и валы, проходить через корпус патрона, что делает их идеальными для операций подачи прутков и обработки валов. Они поддерживают токарную обработку больших объемов и совместимы с автоматизированными системами, такими как устройства подачи прутка.
Патроны без центрального отверстия обеспечивают высокую конструкционную прочность и устойчивость при тяжелых условиях резания. Они лучше всего подходят для заготовок, не требующих прохода через патрон, таких как фланцы или диски.
Патроны с шаровым механизмом обладают инновационной конструкцией шарикового замка для захвата конических отливок с функцией самоцентрирования. Они обеспечивают радиальный захват заготовки и прецизионную токарную обработку, что особенно важно при высоких требованиях к повторяемости и точности позиционирования кулачков.
При выборе механического патрона следует учитывать размер и форму заготовки, а также требования к сквозному отверстию. Важно подбирать патрон, подходящий для конкретного диапазона деталей, чтобы не ухудшать стабильность и точность обработки.
