Вертикально-сверлильный станок: устройство, возможности и применение

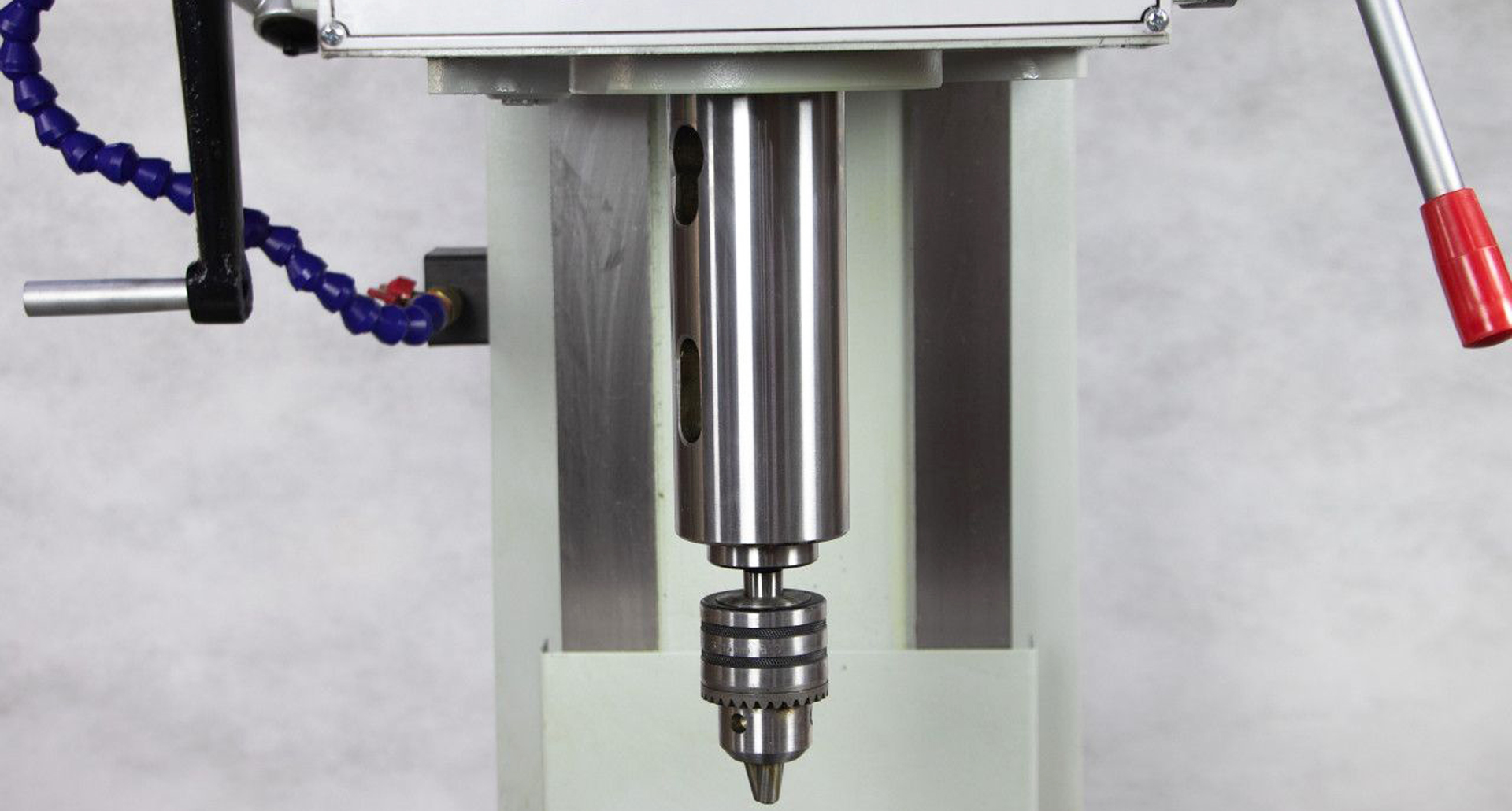

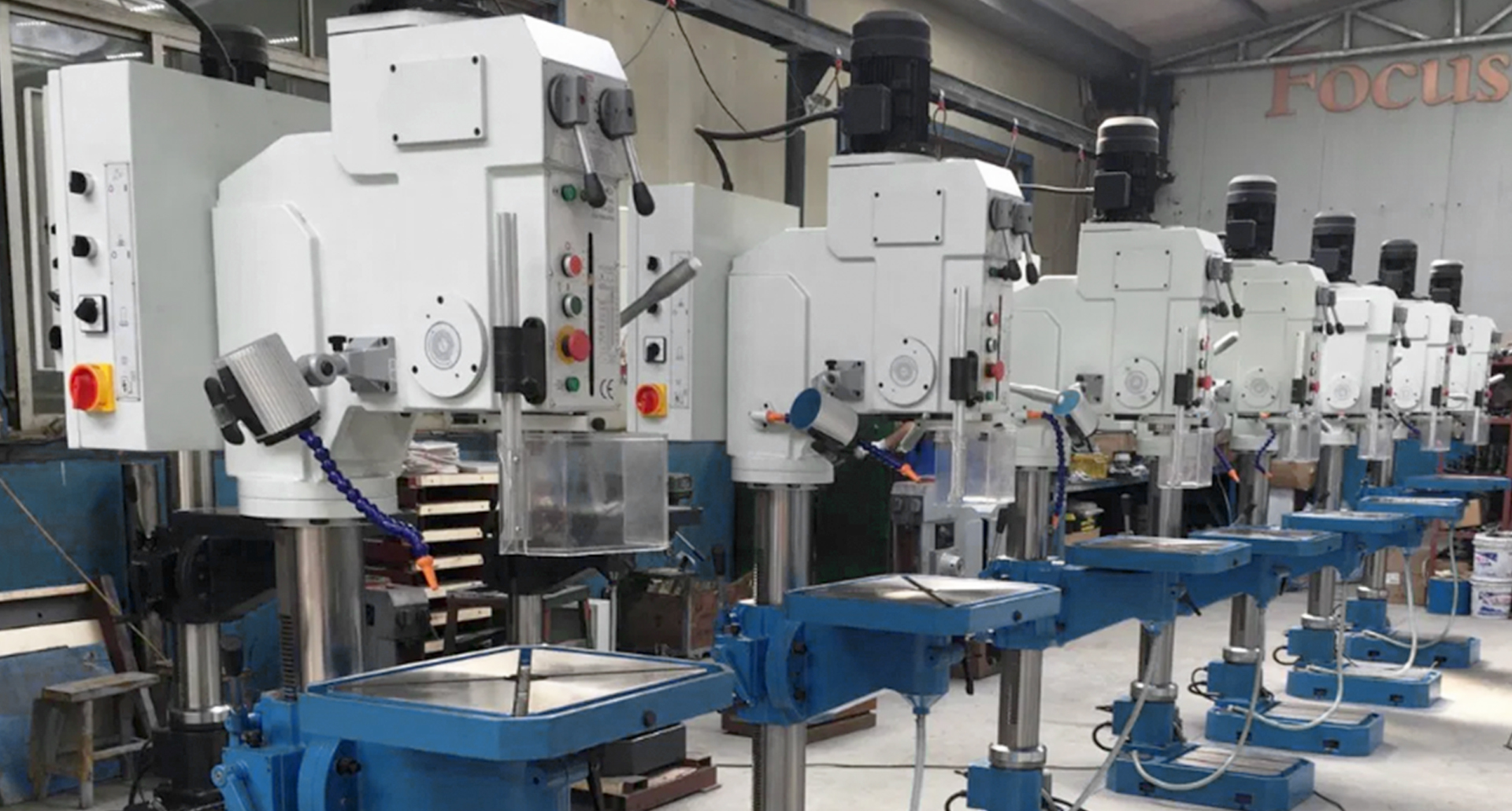

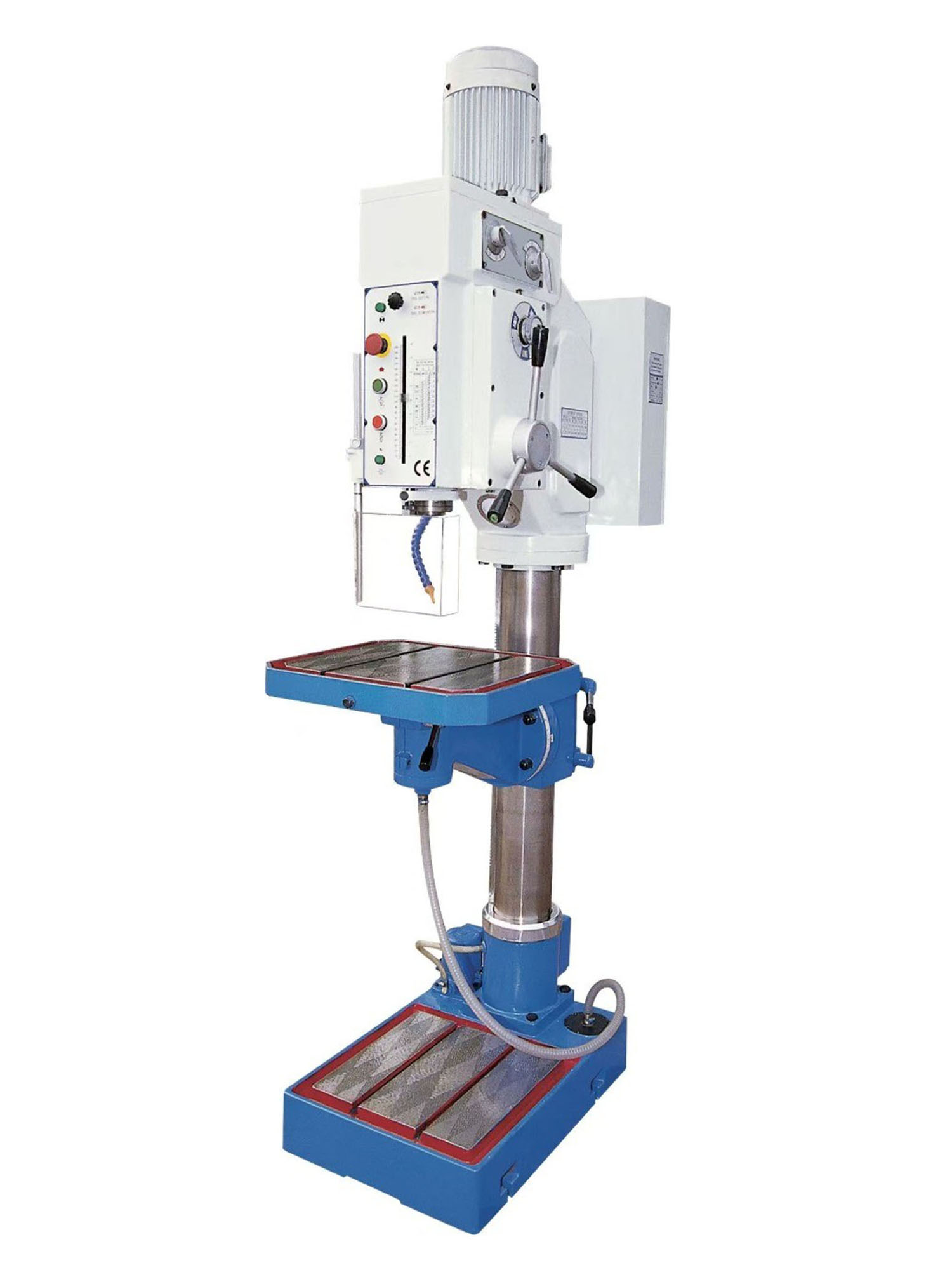

Вертикально-сверлильные станки — это металлорежущее оборудование, предназначенное в первую очередь для сверления отверстий, а также для выполнения целого ряда других операций (рассверливания, зенкерования, развёртывания, нарезания резьбы метчиками, подрезки торцов и т.д.).

Назначение вертикально-сверлильного станка

Их главная функция — сверление отверстий в заготовках из:

• конструкционных и нержавеющих сталей;
• цветных металлов и их сплавов;
• пластиков;
• композитных материалов (при соответствующем инструменте и режимах).

Помимо обычного сверления, такой станок позволяет выполнять:

• развертывание — доведение размера и улучшение качества поверхности отверстия;
• зенкование — выборка фасок и ступенчатых углублений под головки винтов, болтов;
• сверление ступенчатых и глухих отверстий;
• рассверливание уже существующих отверстий до большего диаметра;
• нарезание резьбы метчиками (вручную или с реверсом шпинделя);
• иногда — растачивание и снятие фасок специальным инструментом.

Таким образом, вертикально-сверлильный станок — это универсальная машина для подготовки и окончательной обработки отверстий.

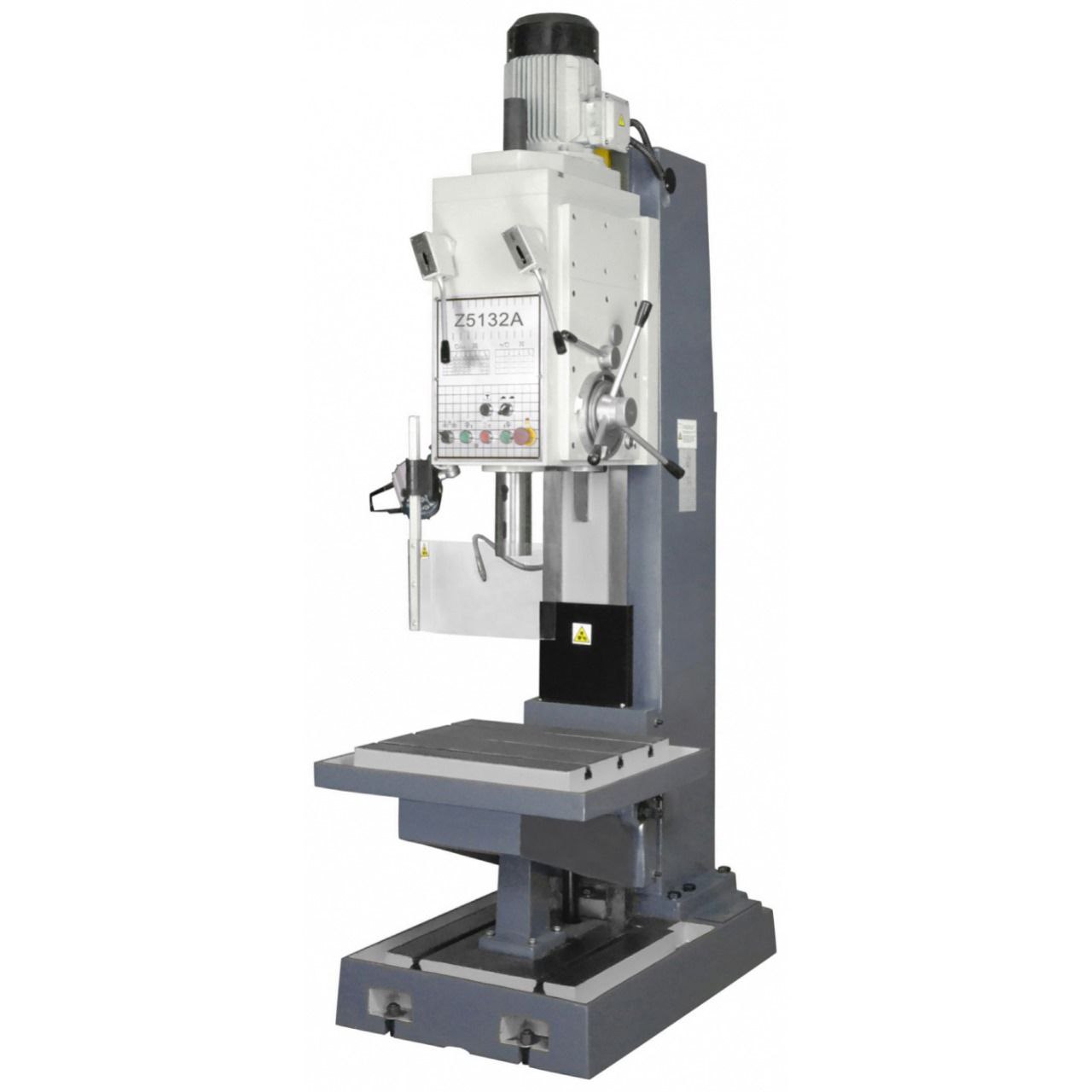

Основные узлы и конструкция

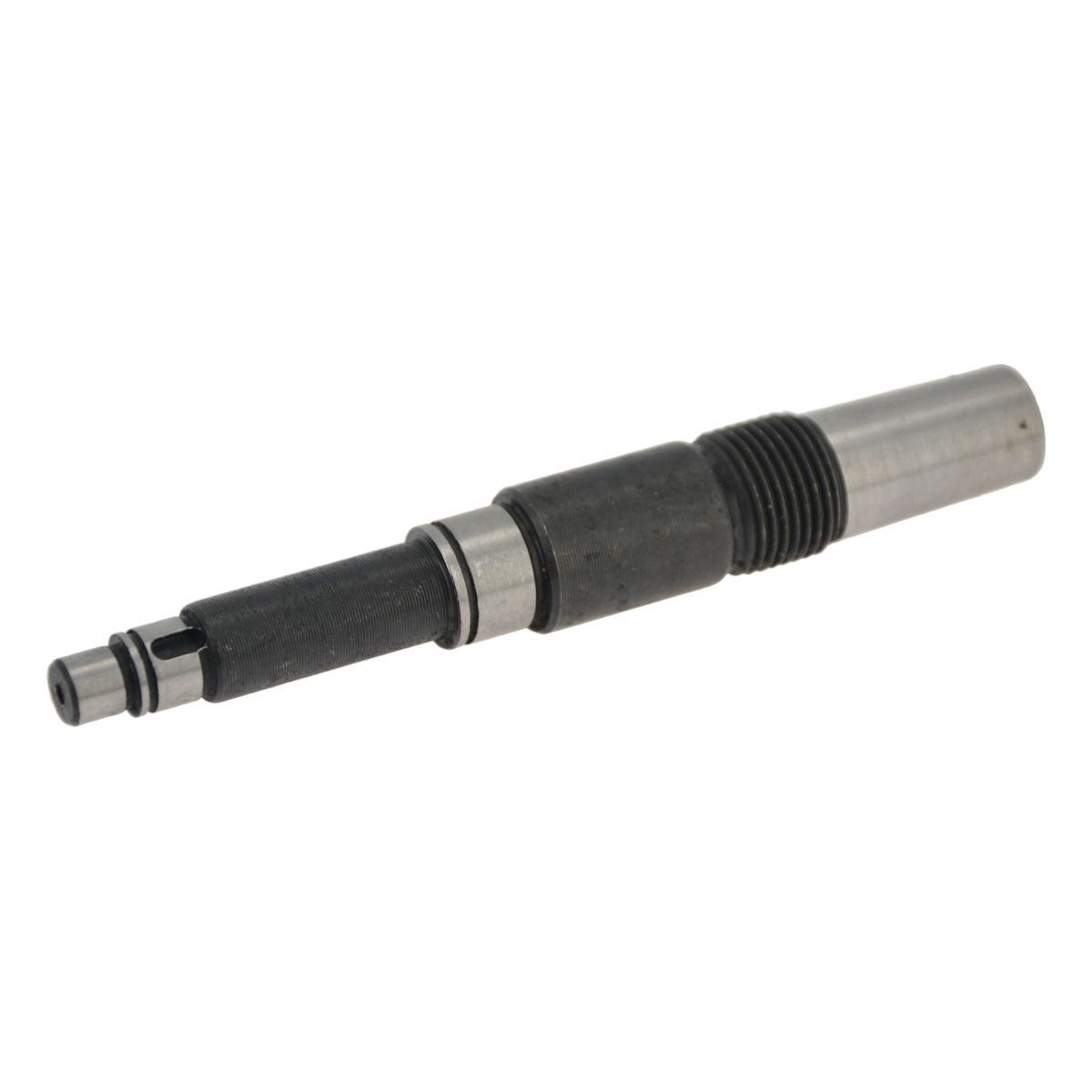

Универсальный вертикально-сверлильный станок состоит из следующих основных частей:

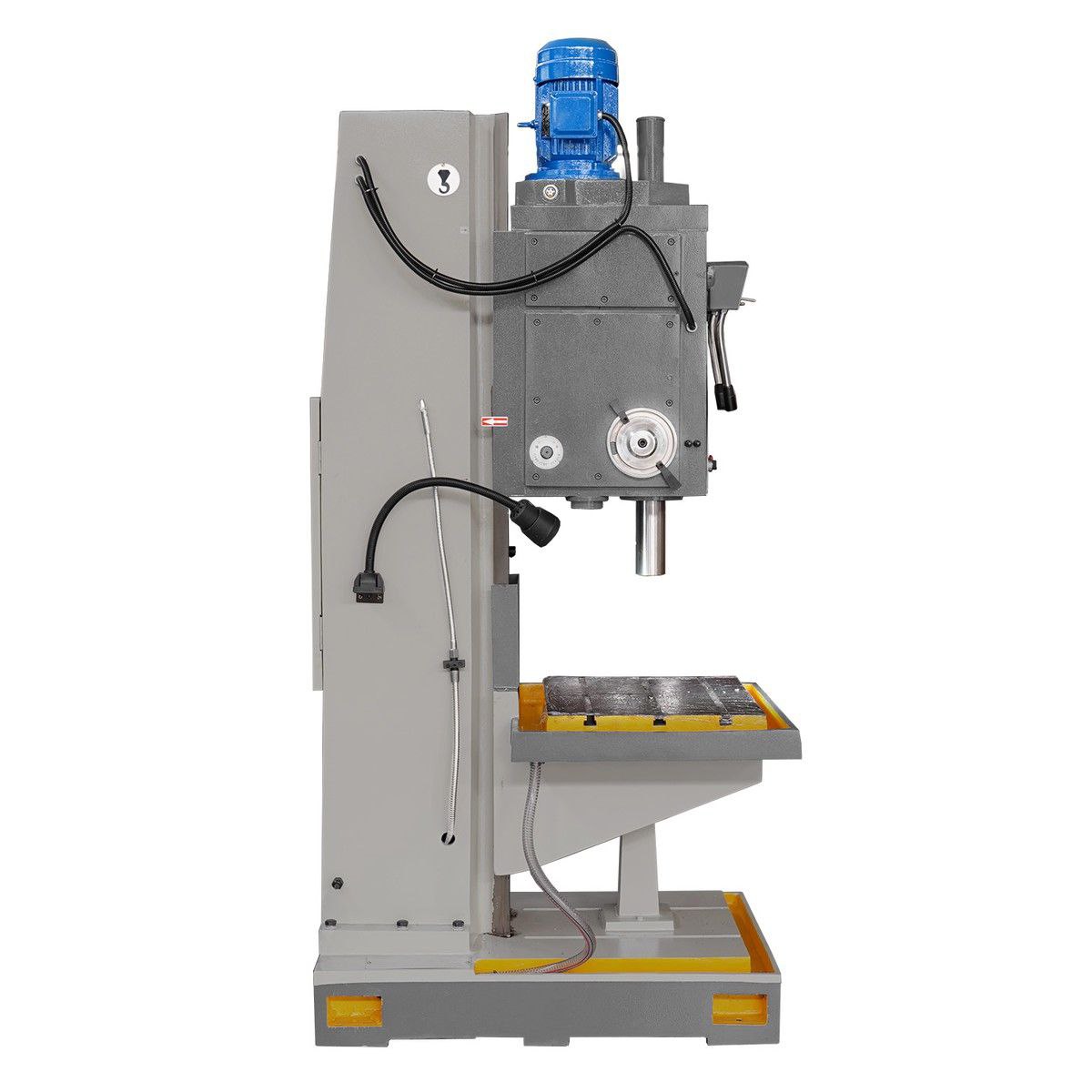

2. Колонна (стойка)

• Вертикальная стойка, закреплённая на основании. К ней крепится рабочий стол и головка шпинделя.

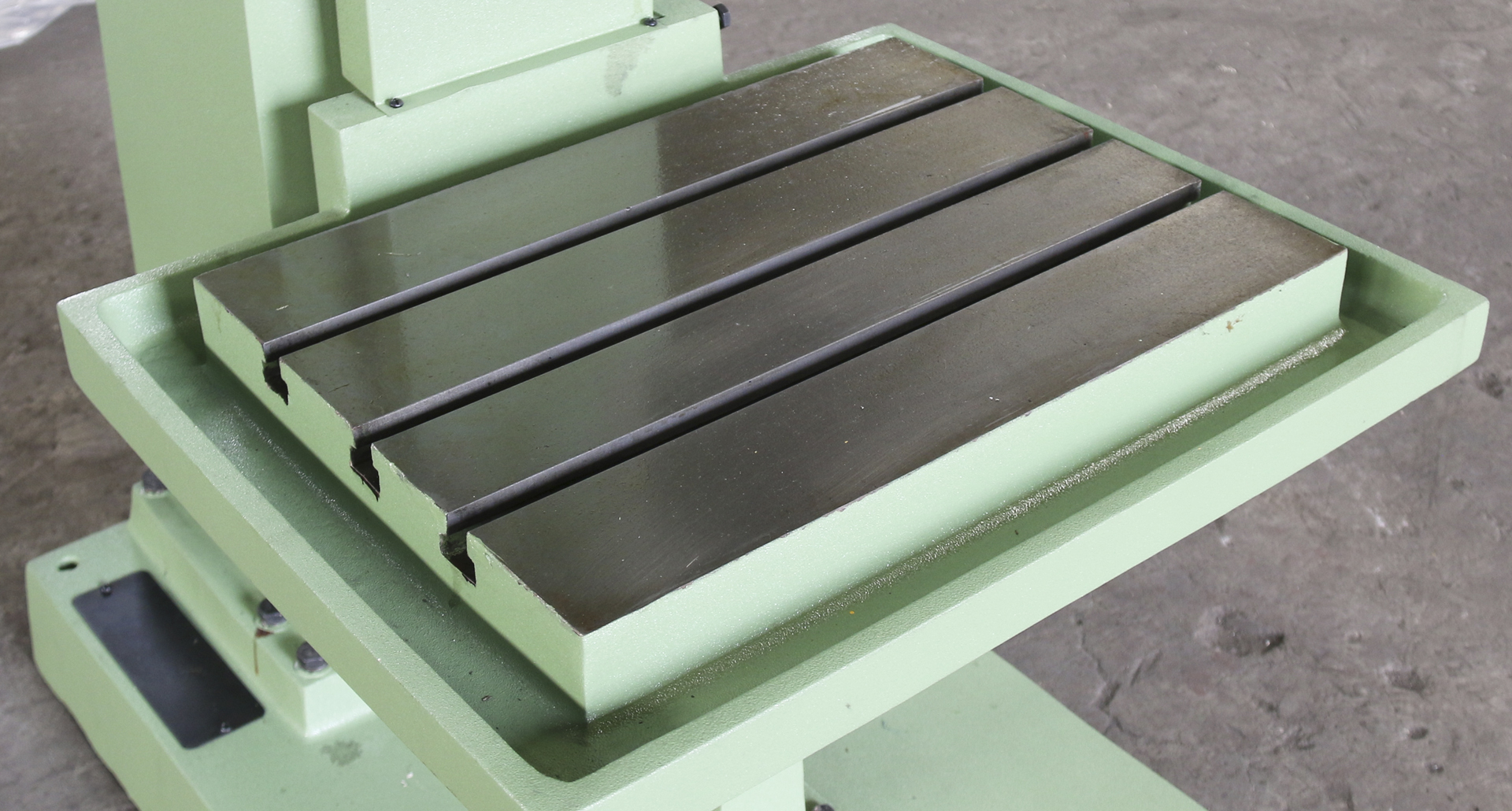

• Обеспечивает направляющие для перемещения стола по высоте.

5. Привод

Электродвигатель (обычно асинхронный), установленный сверху или сзади головки.

Передача крутящего момента:

• ременная (клиновые ремни и шкивы с несколькими ручьями);
• зубчатая (шестерни, коробка скоростей);
• иногда — частотный привод с плавной регулировкой оборотов.

Регулировка частоты вращения шпинделя нужна для работы с разными материалами и диаметрами сверл.

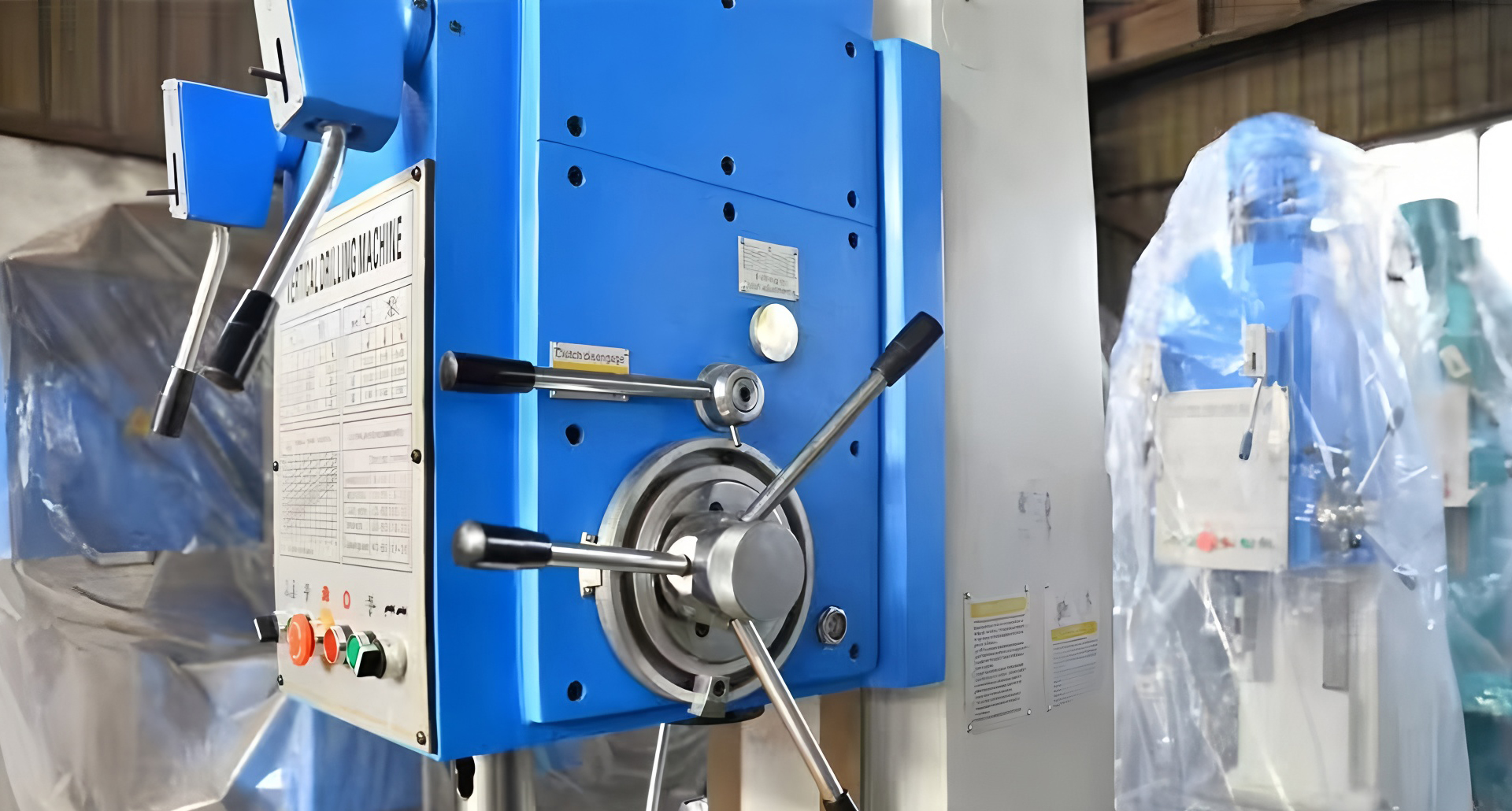

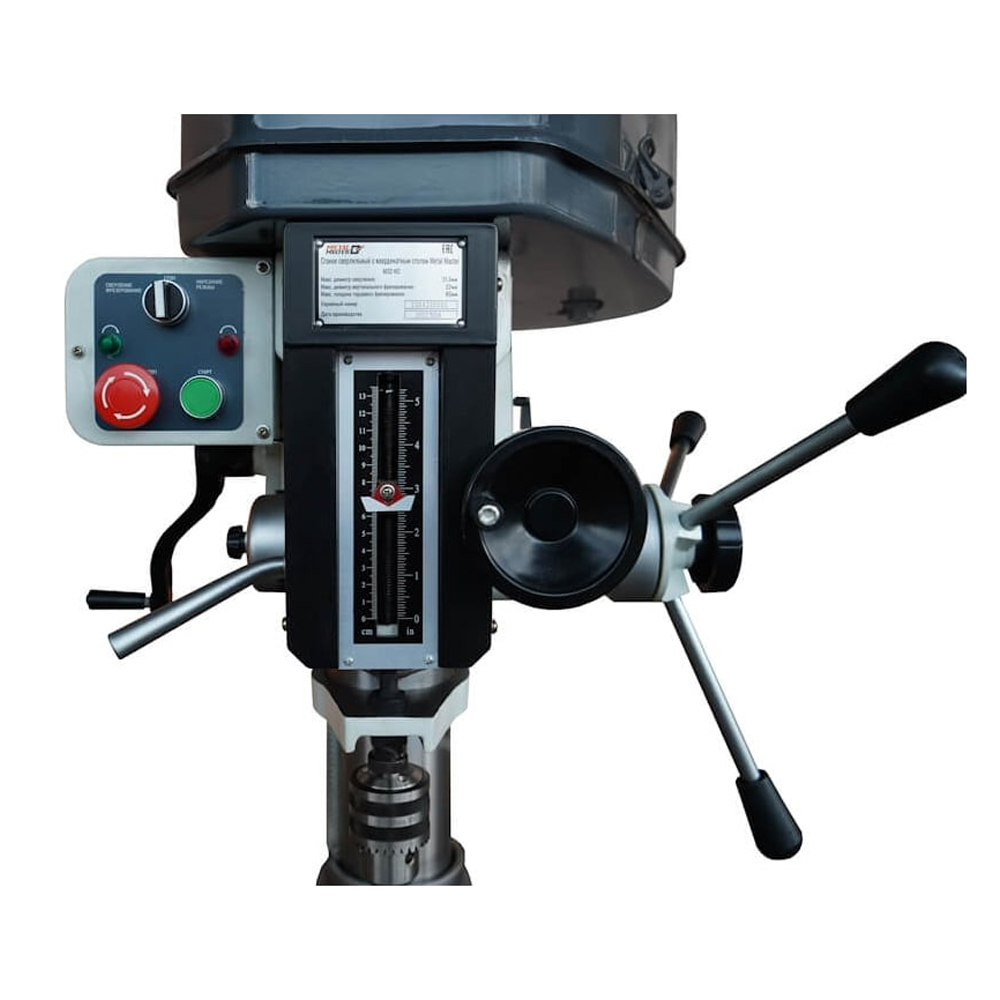

6. Механизм подачи

Подача шпинделя (вертикальное перемещение) может быть:

• ручной — рычаг или маховик, которым оператор опускает и поднимает шпиндель;
• механической — через рукоятку включения встроенного механизма (актуально для средних и тяжёлых станков).

На небольших станках чаще всего используется ручная подача.

Принцип работы вертикально-сверлильных станков

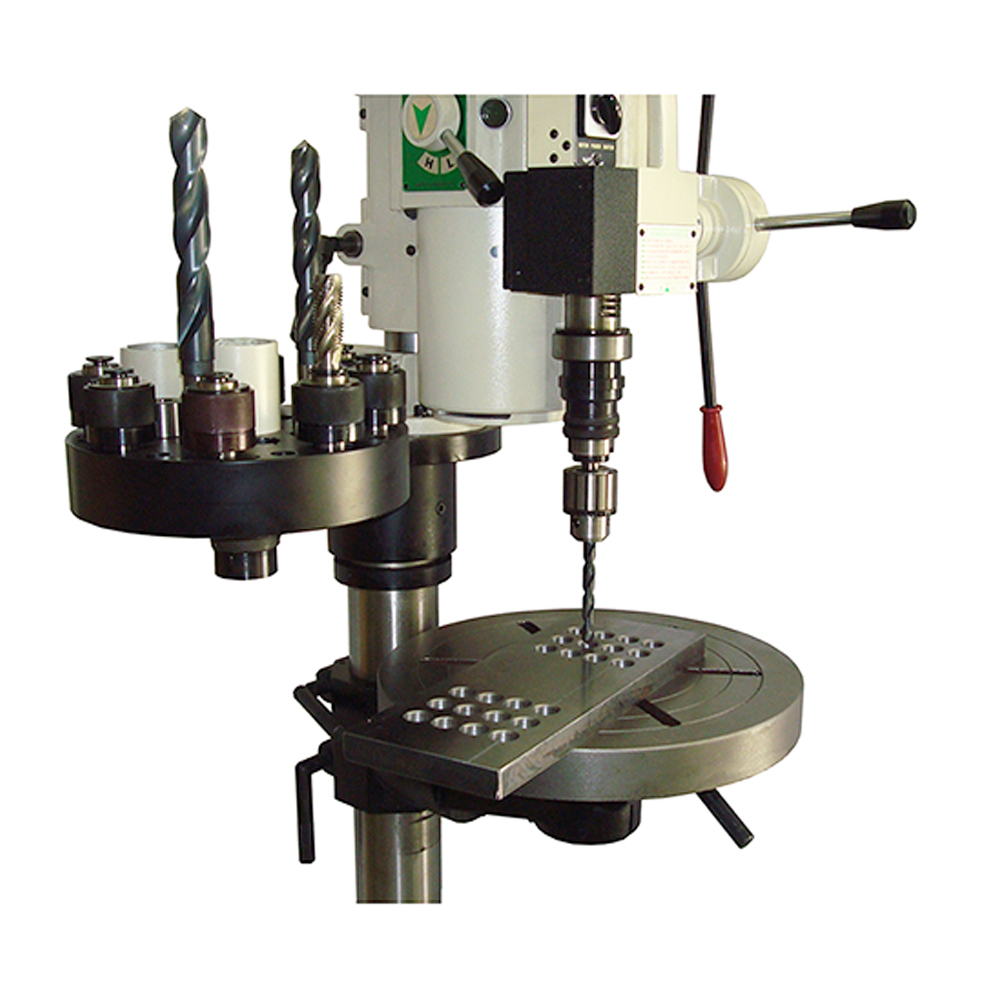

Установка и закрепление заготовки

Заготовку закрепляем на столе:

• в тисках;
• через призмы, кондукторы и другие приспособления;
• непосредственно в Т-пазах с помощью прижимов.

Выбор инструмента и режимов

Подбираем:

• тип и диаметр сверла;
• частоу вращения шпинделя (обороты);
• подачу (степень нажатия рычага или механический режим).

Установка инструмента

Сверло зажимаем:

• в сверлильном патроне;
• в конусе Морзе (через переходник или напрямую).

Выставление заготовки

Наводим сверло на нужную точку, используя:

• разметку на детали;
• упоры, кондукторы;
• лимбы или шкалы на координатном столе (если есть).

Сверление

Включаем вращение шпинделя;

• плавно подводим сверло к заготовке;
• регулируем усилие подачи, контролируем нагрев и стружкообразование;

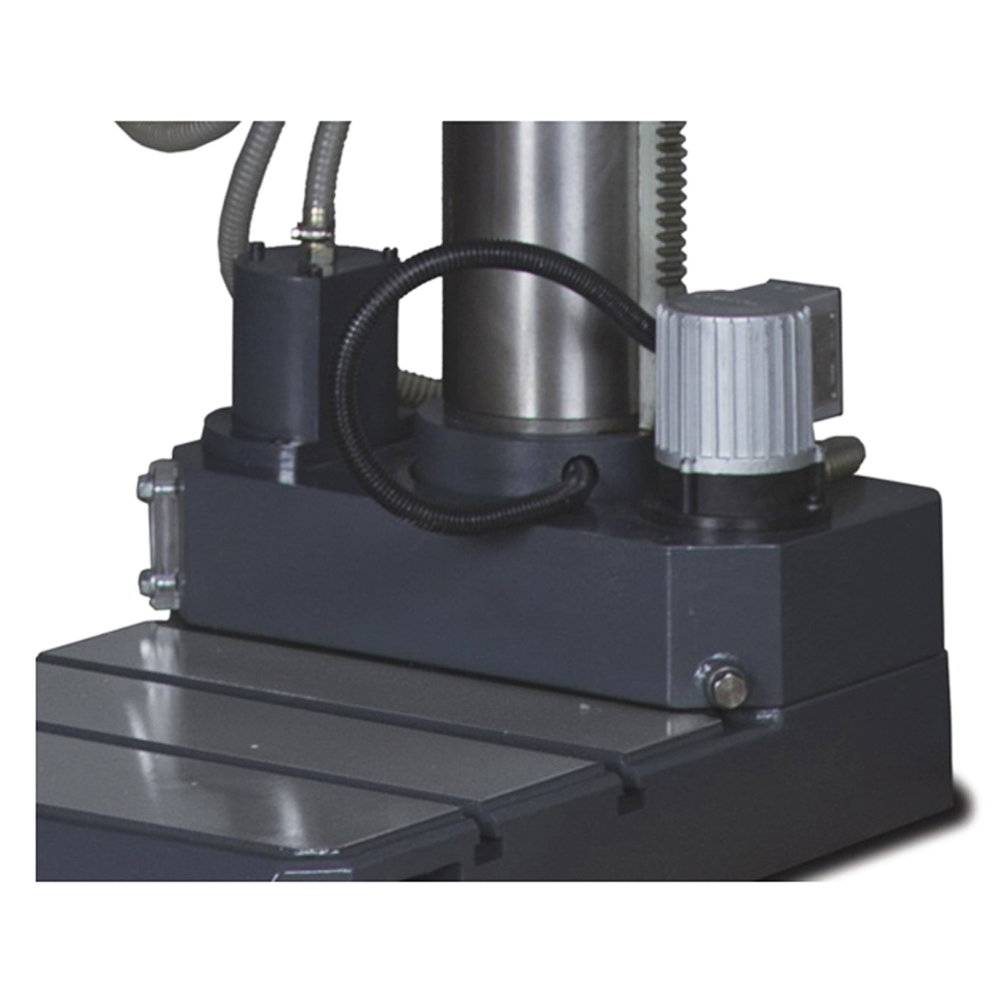

• при необходимости применяем СОЖ (эмульсию, масло).

Выход сверла и возврат шпинделя

По завершении отверстия поднимаем шпиндель;

• снимаем стружку, проверяем размер и качество отверстия.

Основные характеристики вертикально-сверлильного станка

Виды вертикально-сверлильных станков

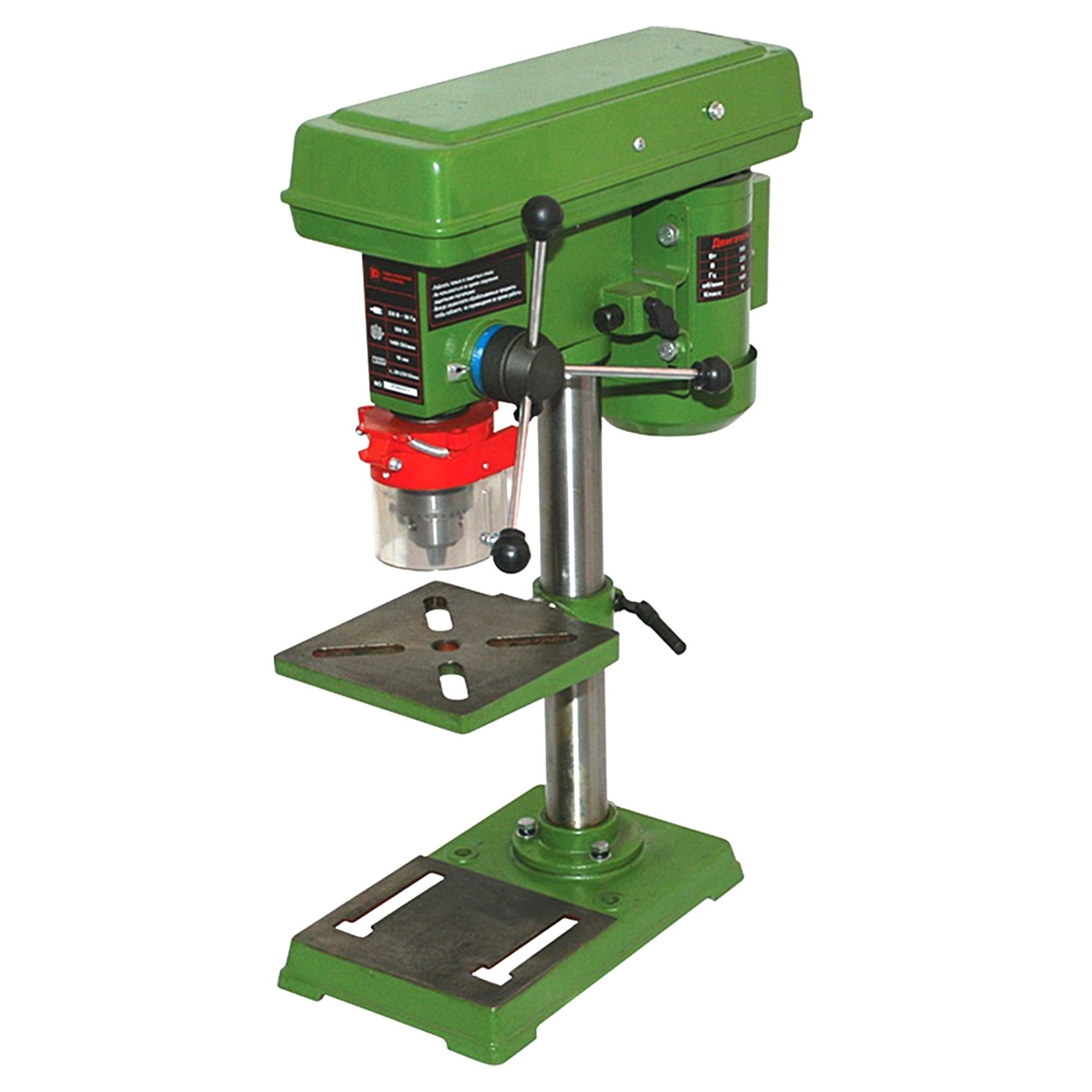

По габаритам и исполнению

По функционалу и конструкции

•
  Обычные универсальные сверлильные — базовый тип для большинства общих задач.
• Координатно-сверлильные — с координатным столом, точными лимбами или цифровой индикацией, для точного расположения отверстий по координатам.
•
  Многосверлильные и многопозиционные — с несколькими шпинделями или головками, для одновременного выполнения множества отверстий (чаще выделяют отдельно, но принцип вертикального расположения остаётся).

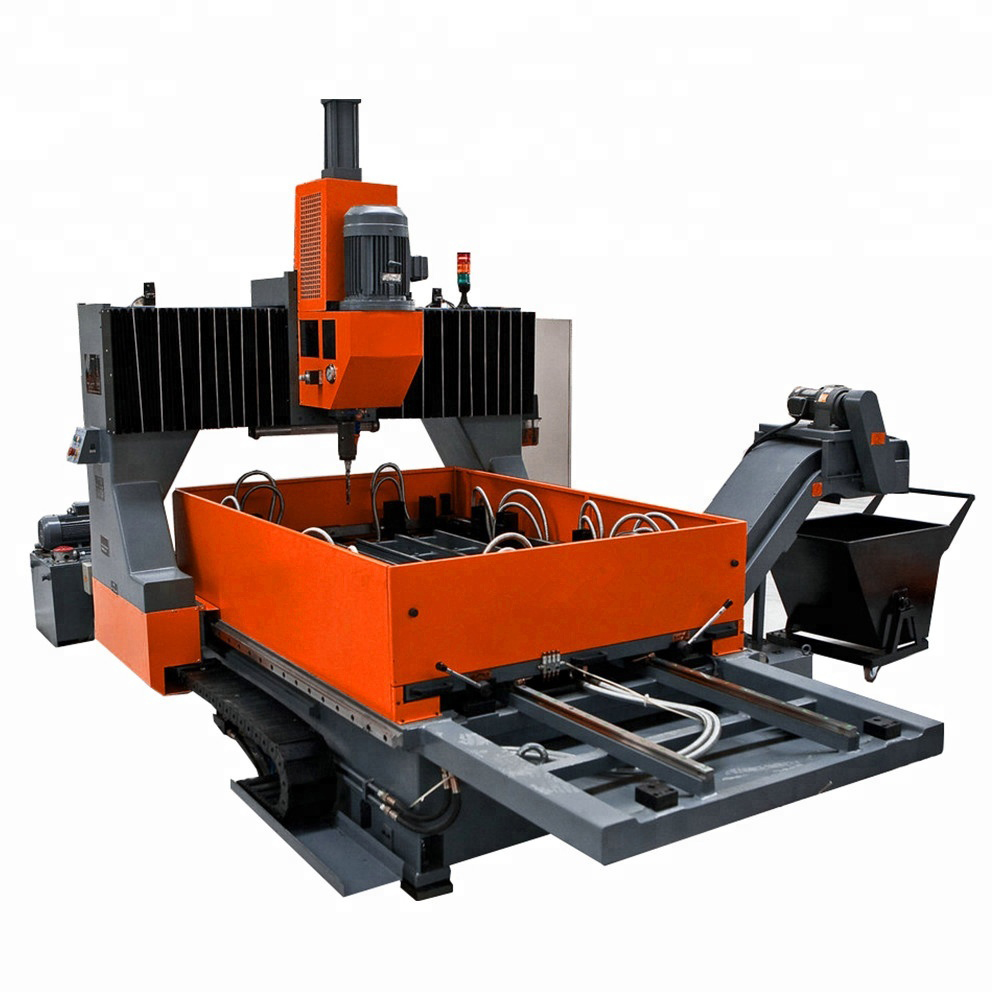

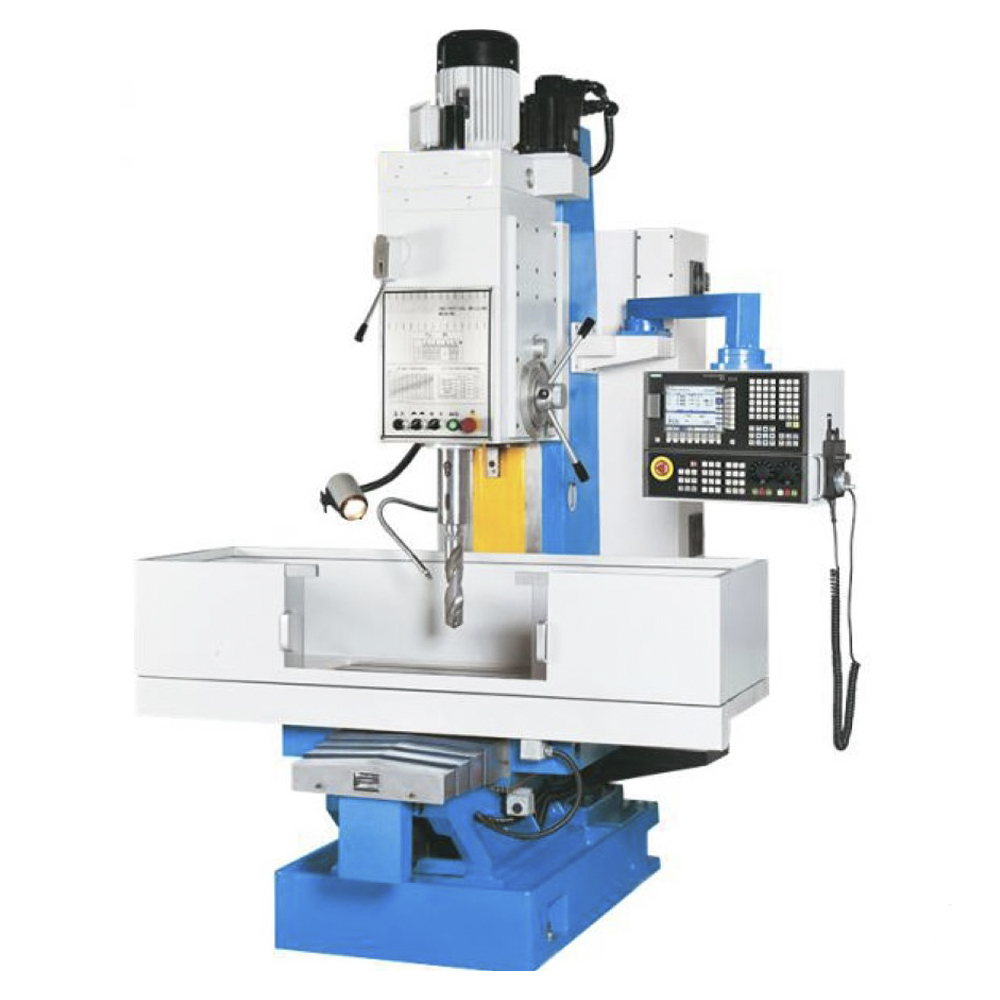

• С ЧПУ — вертикальные сверлильные или сверлильно-фрезерные центры, где все перемещения и режимы управляются программой.

Области применения

Вертикально-сверлильный станок присутствует практически во всех секторах, где используется металлообработка и сборка изделий:

• машиностроение, приборостроение;
• производство металлоконструкций;
• ремонтно-механические цеха;
• автосервисы (изготовление и доработка деталей, ремонт агрегатов);
• мебельные и строительные производства (при работе по металлу и дереву);
• учебные мастерские, колледжи, вузы.

Преимущества и особенности

Плюсы:

• простота конструкции и обслуживания;
• относительно невысокая стоимость;
• удобство и безопасность (по сравнению, например, с ручной дрелью при серийной работе);
• универсальность: широкий спектр операций по отверстиям;
• возможность дооснастить приспособлениями, тисками, кондукторами.

Минусы и ограничения:

• ограниченный размер обрабатываемых деталей (по высоте и массе);
• невозможность сложных видов обработки, как на фрезерных или токарных станках;
• точность и повторяемость в значительной степени зависят от квалификации оператора, если нет координатного стола или ЧПУ.

Требования к безопасности и эксплуатации

При работе на вертикально-сверлильном станке важно соблюдать основные правила:

• надёжно закреплять заготовку (из рук держать нельзя — её может вырвать и закрутить);
• использовать исправный инструмент без трещин и повреждений;
• не прижимать заготовку руками, не тянуть её во время сверления;
• не работать в перчатках, которые может намотать на сверло;
• держать длинные волосы, одежду, шнурки, украшения вдали от вращающихся частей;
• применять защитные очки или экран;
• очищать стружку только крючком или кистью, а не руками;
• перед обслуживанием и сменой инструмента выключать питание.

Соблюдение этих правил снижает риск травм и увеличивает срок службы станка и инструмента.

Какие операции выполняют на вертикально-сверлильном станке

Как выбрать вертикально-сверлильный станок

Выбор следует начинать не с мощности двигателя, а с номенклатуры деталей и наиболее сложной регулярно выполняемой операции. Необходимо определить максимальный диаметр и глубину отверстия, материал заготовки, её габариты и массу, требуемую точность, характер загрузки участка и необходимость нарезания резьбы.

Таблица выбора по производственной задаче

Запас характеристик должен рассчитываться по наиболее сложным операциям, которые выполняются регулярно. Покупать станок только ради редких предельных режимов обычно экономически нецелесообразно: более тяжёлая модель занимает больше места, требует дополнительных затрат и может оказаться избыточной для основной номенклатуры участка.

Как подобрать частоту вращения шпинделя

Частоту вращения выбирают с учётом рекомендуемой скорости резания, диаметра инструмента, материала заготовки и материала режущей части сверла. При увеличении диаметра сверла частоту вращения обычно снижают. Для нержавеющих и труднообрабатываемых сталей требуется более низкая скорость и стабильная подача, чем для алюминиевых сплавов или конструкционных сталей.

Частота вращения рассчитывается по следующей формуле:

n = 1000 × V_c / (π × D)

где:

• n — частота вращения шпинделя, об/мин;
• V_c — рекомендуемая скорость резания, м/мин;
• D — диаметр сверла, мм.

Пример расчёта

При скорости резания 25 м/мин и диаметре сверла 20 мм расчётная частота составит примерно 398 об/мин. На станке выбирают ближайшую доступную ступень, после чего режим уточняют с учётом жёсткости установки, подачи, применяемой СОЖ и рекомендаций производителя инструмента.
