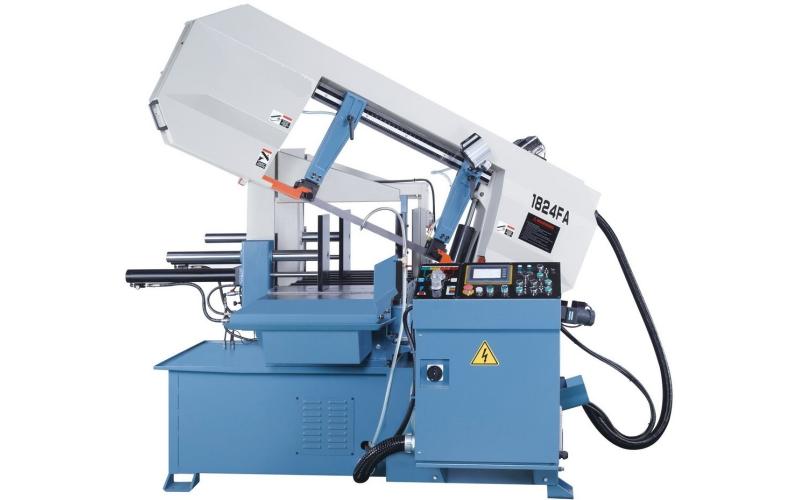

Автоматический ленточнопильный станок маятникового типа с поворотной рамой ProTech BS-1824FA
Автоматический ленточнопильный станок по металлу маятникового типа. Станок рассчитан на промышленное использование. Имеет оборудование и систему управления для работы в автоматическом режиме. Поворот рамы позволяет осуществлять резку под углом до 45 градусов в одну сторону. Система ЧПУ дает возможность выполнять различные операции, рассчитанные на серийное производство. Конструкция рассчитана на выполнение полного цикла обработки круглых заготовок, диаметр которых не превышает 460 мм.
Технические характеристики
ProTech BS-1824FA
Станки этой группы разработаны для резки различных заготовок (труба, профиль, двутавровая балка), имеют возможность поворота пильной рамы. Идеально адаптированы для использования в условиях как мелкой серии, так и промышленного поточного раскроя профильных и сплошных заготовок. Автоматическая подача заготовки в зону реза по программе позволяет максимально увеличить производительность и минимизировать ошибки оператора.
| Режим работы станка | автоматический |
| Тиски | гидравлические |
| Регулировка подачи | гидроцилиндр |
| Резка под углом | поворот пильной рамы |
| Резка круга под 90°, мм | 460 |
| Резка круга под 45°, мм | 380 |
| Резка прямоугольника под 90°, мм | 380×600 |
| Резка прямоугольника под 45°, мм | 380×380 |
| Регулировка скорости | инвертор |
| Размеры полотна, мм | 41×1,3×5330 |
| Скорость полотна, м/мин | 20 –85 |
| Мощность двигателя, кВт | 3,74 |
| Размеры упаковки, мм | 2750×2270×1950 |
| Вес нетто/брутто, кг | 1520/1770 |
Комплектация ProTech BS-1824FA
Получаемые изделия
Производитель
ТайваньЧасто задаваемые вопросы о ProTech BS-1824FA
BS-1824FA — автоматический ленточнопильный станок маятникового типа бренда ProTech. В карточке оборудование описано как «Автоматический ленточнопильный станок маятникового типа с поворотной рамой». Автоматический ленточнопильный станок по металлу маятникового типа. Станок рассчитан на промышленное использование. Имеет оборудование и систему управления для работы в автоматическом режиме.
По паспортным данным BS-1824FA допускает следующие размеры заготовок: под 90° — круг до 460 мм; под 45° — круг до 380 мм; прямоугольник под 90° — до 380×600 мм; прямоугольник под 45° — до 380×380 мм. Перед запуском серии сверьте сечение конкретной детали с этими лимитами, особенно на угловых резах, где допустимый диаметр меньше.
Да, BS-1824FA поддерживает резку под углом. Угол задаётся через «Поворот пильной рамы». В карточке указан диапазон поворота: до 45°. Для косых резов ориентируйтесь на отдельные лимиты диаметра на 45° и 60° — они ниже, чем при прямом отрезе. Такая схема удобна для труб, профиля и балок, когда нужен не только прямой отрез.
В технических данных BS-1824FA указаны: полотно 41×1.3×5330 мм, скорость ленты 20 – 85 м/мин, мощность главного двигателя 3.74 кВт, регулировка скорости — инвертор. Режим скорости и тип полотна подбирают под материал (конструкционная сталь, цветной металл, профиль), чтобы не жертвовать стойкостью ленты и качеством поверхности реза. Тип тисков: гидравлические.
BS-1824FA предназначен для резки металлических заготовок — труб, профиля, балок и других сечений в пределах паспортной производительности. Режим работы — автоматический. Автоматический цикл уменьшает долю ручных операций на серии и помогает стабильно выдерживать длину отрезков. Маятниковая компоновка типична для универсального и углового раскроя на заготовительном участке.
